jc_0760: Отправная точка внутреннего перехода

Рекомендации по субидентификатору

  • NA-MAAB - a

  • JMAAB - a

Версии MATLAB

Все

Правило

Sub ID a

Внутренние переходные линии должны начинаться с левого края государства.

Пользовательский параметр

Неприменимо

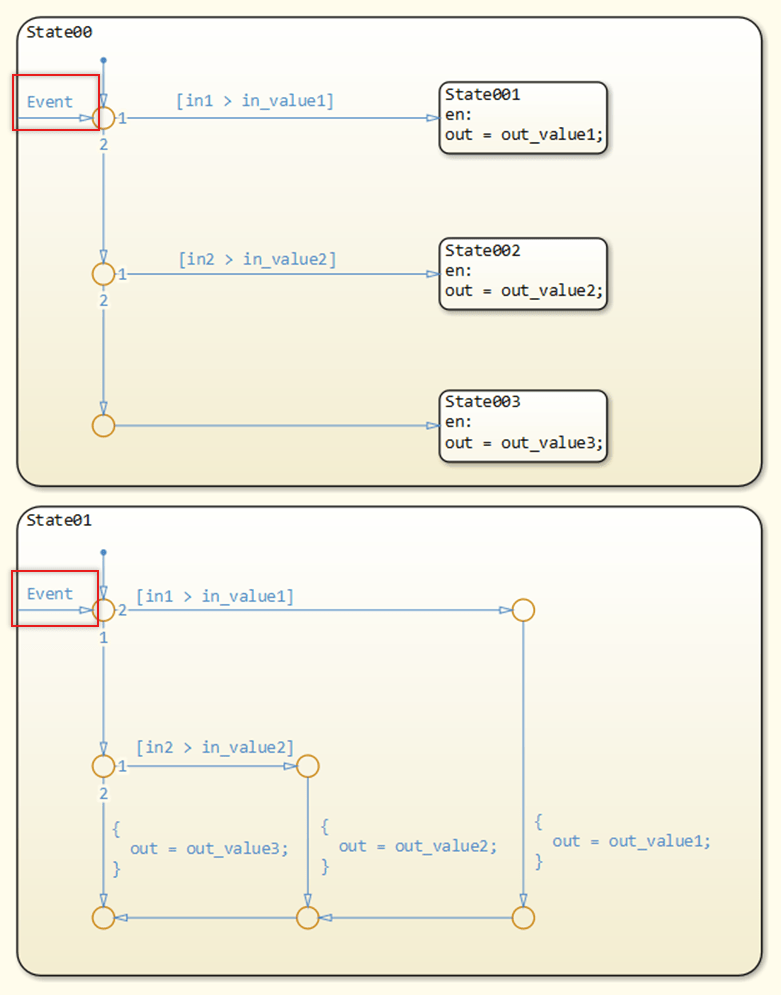

Пример - Правильно

Внутренняя линия перехода начинается с левого края состояния.

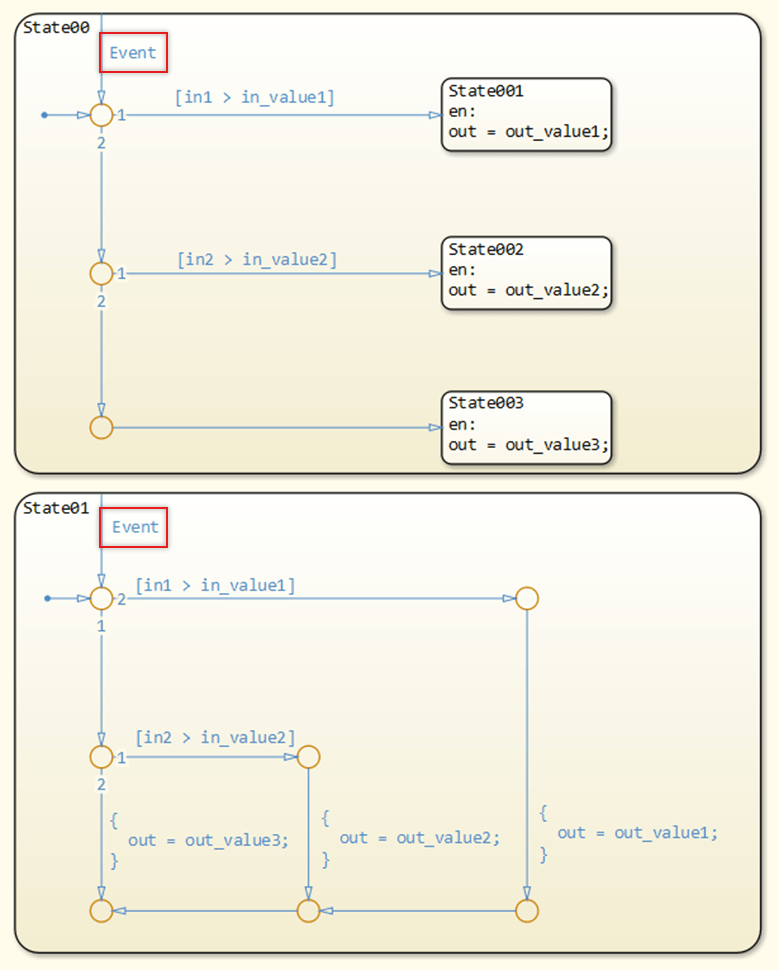

Пример - неверный

Внутренняя линия перехода не начинается с левого края состояния.

Объяснение

Субидентификатор a:

  • Соблюдение правила улучшает удобочитаемость.

Проверка

Проверка помощника по модели: Проверка начальной точки внутреннего перехода в Stateflow (Simulink Check)

Последнее изменение

R2020a

См. также

Представлен в R2020a
