NA-MAAB - a
JMAAB - a
Все
Государство не должно включать действия государства (en, du, или ex) и блок-схемы.
Неприменимо

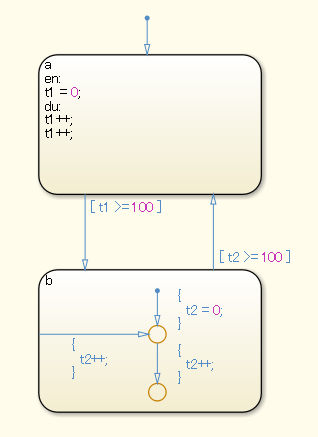

В пределах состояния описывается только действие состояния.

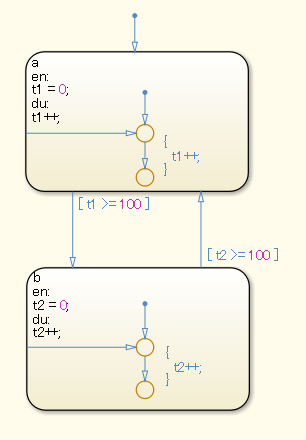

Состояние включает действия состояния en и du а также блок-схему.
Субидентификатор a:
Порядок выполнения становится трудным для понимания, что снижает читаемость.
Проверка модели Advisor: Проверка запрещенной комбинации действия состояния и блок-схемы (Simulink Check)
R2020a
Руководство JMAAB jc_0762, которое доступно в Руководстве по моделированию алгоритмов управления с использованием MATLAB, Simulink и Stateflow на веб-сайте MathWorks ®.
Блок-схемы в Stateflow (Stateflow)
Штаты (Stateflow)
