NA-MAAB - a1/a2
JMAAB - a1/a2
Все

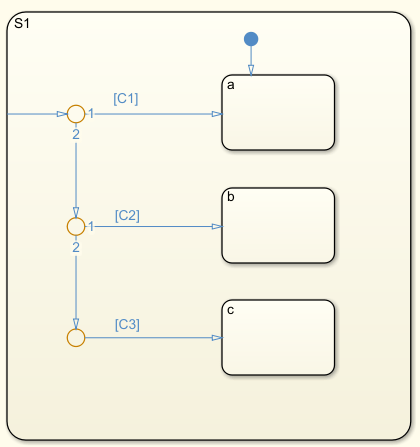

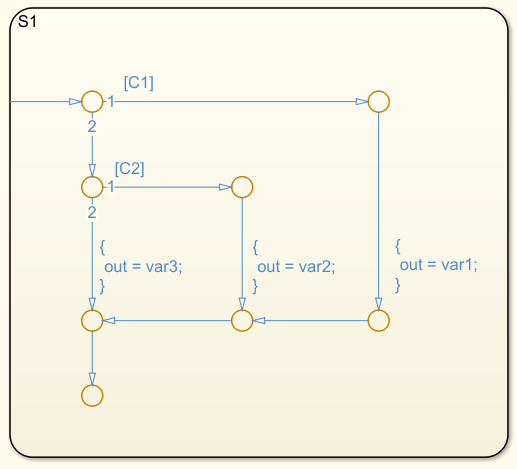

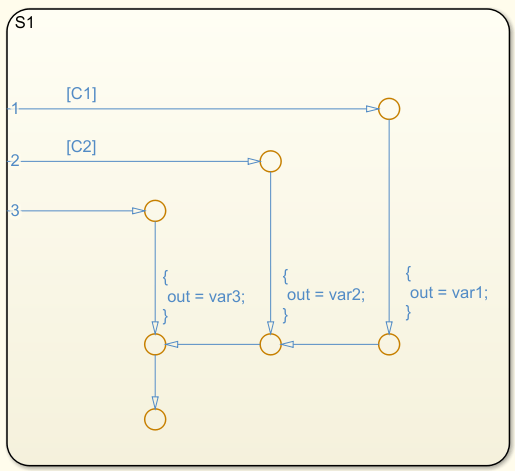

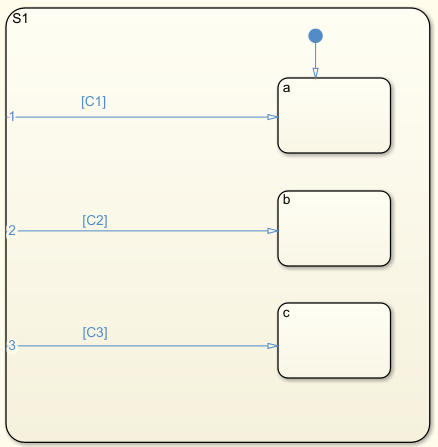

Множественные внутренние переходы не должны использоваться в одном состоянии.
Неприменимо

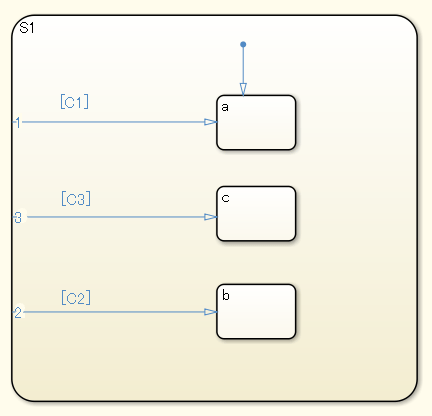

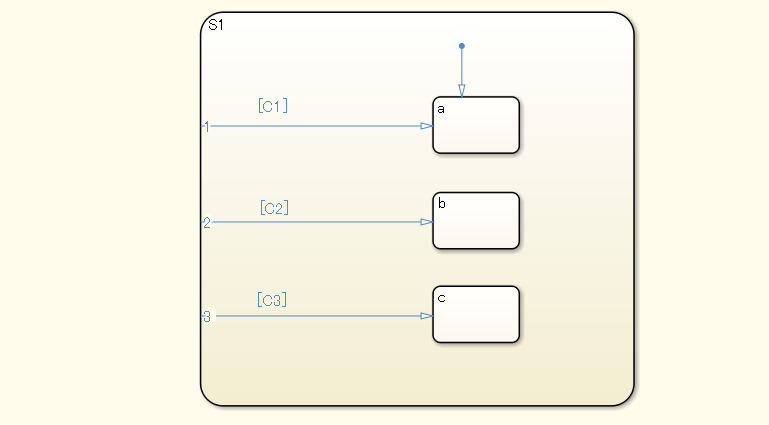

При использовании нескольких внутренних переходов в одном состоянии они перечисляются сверху вниз в порядке выполнения.
Неприменимо
Субидентификатор a1:
Количество условий перехода неясно при использовании нескольких внутренних переходов. Ограничивая использование внутренних переходов одним использованием, переходы становятся более четкими и улучшается удобочитаемость.
Субидентификатор a1:
Использование нескольких внутренних переходов может предотвратить пересечение линий перехода и упростить переходы состояний.
Расположение внутренних переходов в порядке выполнения улучшает читаемость.
Проверка Model Advisor: Проверка использования внутренних переходов в состояниях Stateflow (Simulink Check)
R2020a
Руководство JMAAB jc_0763, которое доступно в Руководстве по моделированию алгоритмов управления с использованием MATLAB, Simulink и Stateflow на веб-сайте MathWorks ®.
Иерархия объектов потока состояний (поток состояний)
Переходы (поток состояний)
Типы выполнения диаграммы (поток состояний)
