NA-MAAB - a, b
JMAAB - a, b
Все

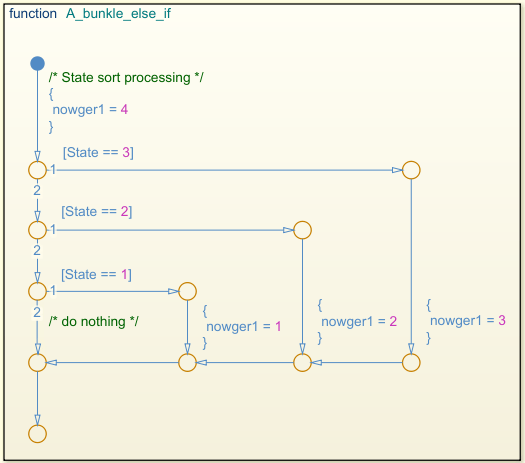

Когда переходная линия с условием перехода начинается от соединительного соединения, безусловная переходная линия также начинается от этого соединения.
Неприменимо

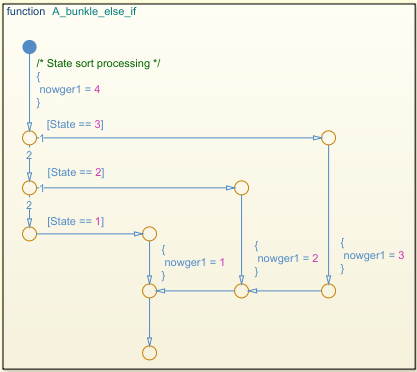

Нет безусловной переходной линии.

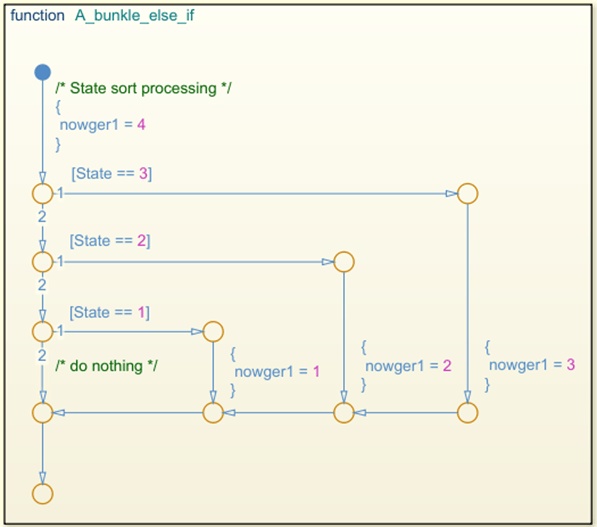

Порядок выполнения безусловных переходов должен быть установлен на последнее значение.
Неприменимо

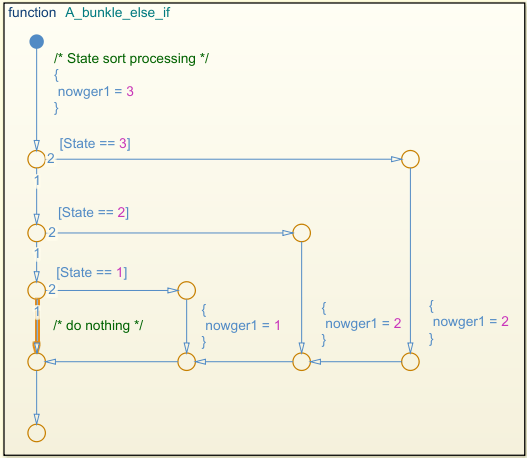

Порядок выполнения для безусловных переходов не является последним значением.
Субидентификатор a:
Предотвращает непреднамеренное поведение, которое приводит к обратному отслеживанию. Установка безусловного перехода явно определяет поведение, когда условие не выполняется.
Субидентификатор b:
Установка безусловного перехода на приоритет может предотвратить непреднамеренное поведение.
Проверка Model Advisor: Проверка использования безусловных переходов в блок-схемах (Simulink Check)
R2020a
Руководство JMAAB jc_0773, которое доступно в Руководстве по моделированию алгоритмов управления с использованием MATLAB, Simulink и Stateflow на веб-сайте MathWorks ®.
Переходы (поток состояний)
Выполнение диаграммы Stateflow (Stateflow)
