NA-MAAB - a
JMAAB - a
Все
При отсутствии обработки в рамках безусловного перехода на этикетке перехода должно быть написано уточняющее замечание.
Неприменимо

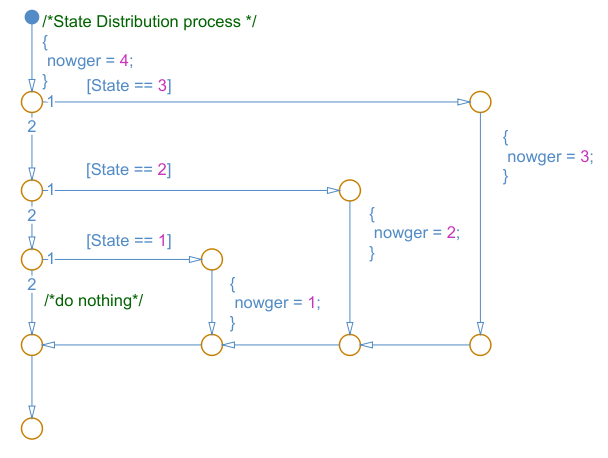

Уточняющий комментарий /*do nothing*/ обеспечивается.

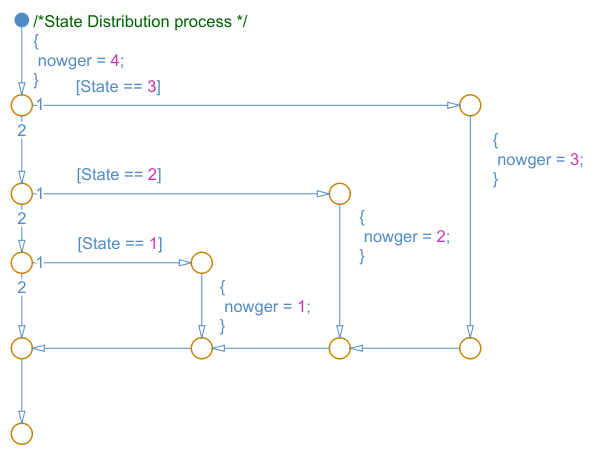

Уточняющий комментарий не приводится по пути состояния, поэтому трудно определить, является ли отсутствие действий намеренным.
Субидентификатор a:
Уточняет, что переработка намеренно исключена.
Комментарий, добавляемый к метке перехода, также включается в созданный код.
Проверка помощника по модели: Проверка на наличие комментариев при безусловных переходах (Simulink Check)
R2020a
Руководство JMAAB jc_0774, которое доступно в Руководстве по моделированию алгоритмов управления с использованием MATLAB, Simulink и Stateflow на веб-сайте MathWorks ®.
Добавление описательных комментариев в диаграмму (поток состояний)
Переходы (поток состояний)
