jc_0775: Концевые соединения на блок-схемах

Рекомендации по субидентификатору

  • NA-MAAB - a1/a2

  • JMAAB - a1/a2

Версии MATLAB

Все

Правило

Субидентификатор a1

Должно использоваться только одно оконечное соединение.

Пользовательский параметр

Неприменимо

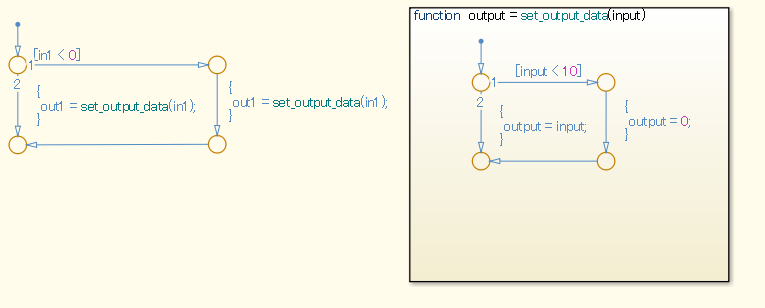

Пример - Правильно

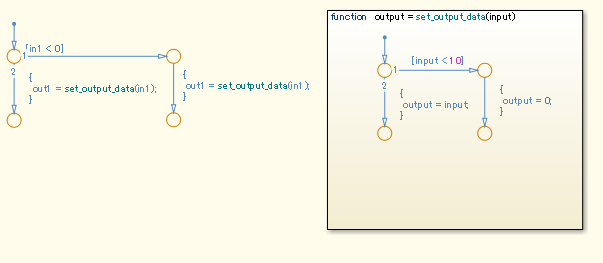

Пример - неверный

Имеется несколько концевых соединений.

Субидентификатор a2

В качестве входного сигнала используется одно оконечное соединение с одним безусловным переходом.

Пользовательский параметр

Неприменимо

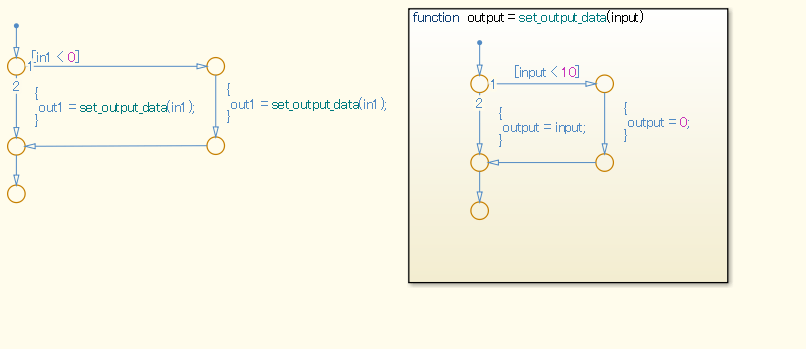

Пример - Правильно

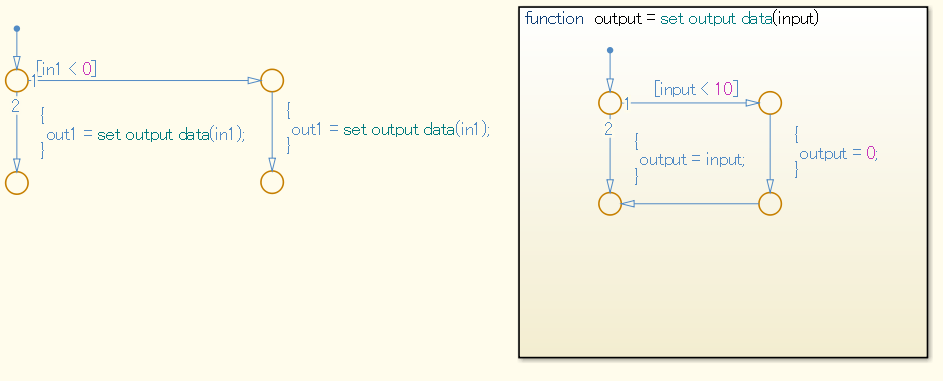

Пример - неверный

Имеется более одного концевого перехода и входа.

Объяснение

Вспомогательные идентификаторы a1, a2

  • Одно оконечное соединение улучшает понимание конечной точки логики.

  • Использование согласованного стиля для завершения соединения улучшает удобочитаемость.

Проверка

Проверка модуля Model Advisor: Проверка соединений клемм в модуле Stateflow (Simulink Check)

Последнее изменение

R2020a

Представлен в R2020a
