NA-MAAB - Нет рекомендаций
JMAAB - a1/a2/a3
Все
События Stateflow ® должны использоваться только в выходных данных Stateflow Chart (Stateflow).
Неприменимо

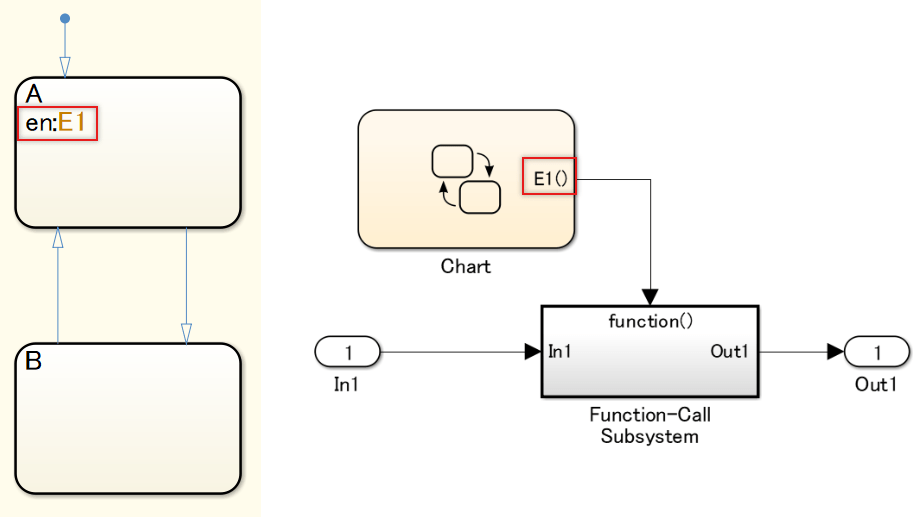

Событие используется только в выходных данных диаграммы Stateflow.

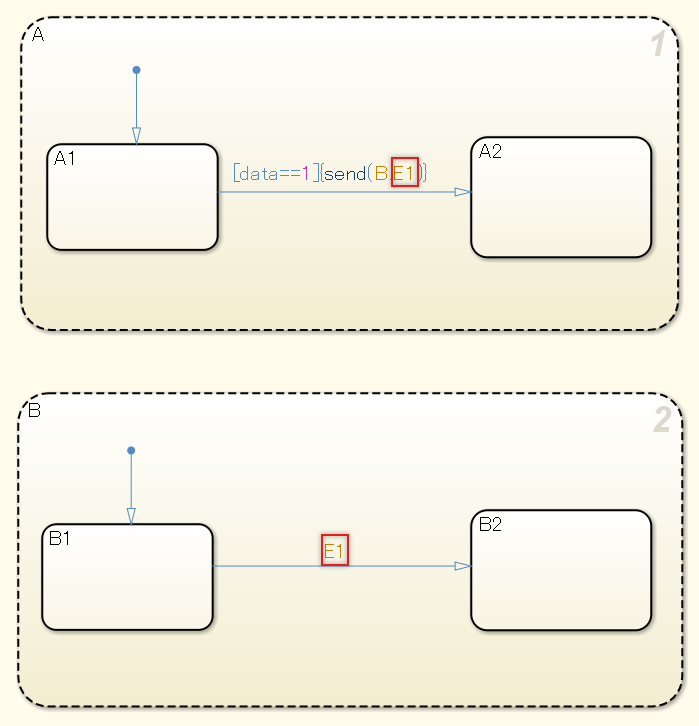

Событие используется не в выходных данных диаграммы Stateflow.

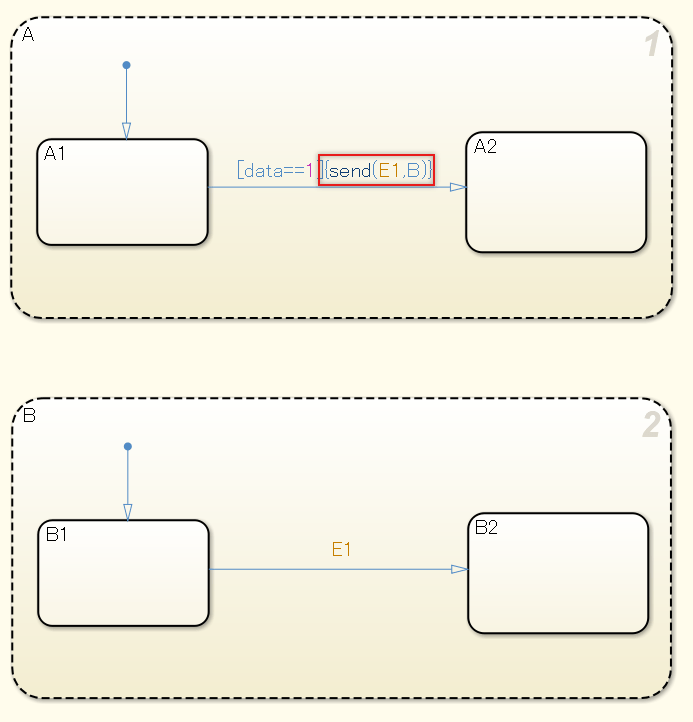

send (Stateflow) синтаксис send(event_name, state_name) используется для трансляции событий Stateflow.
Неприменимо
Событие транслируется с помощью send синтаксис.

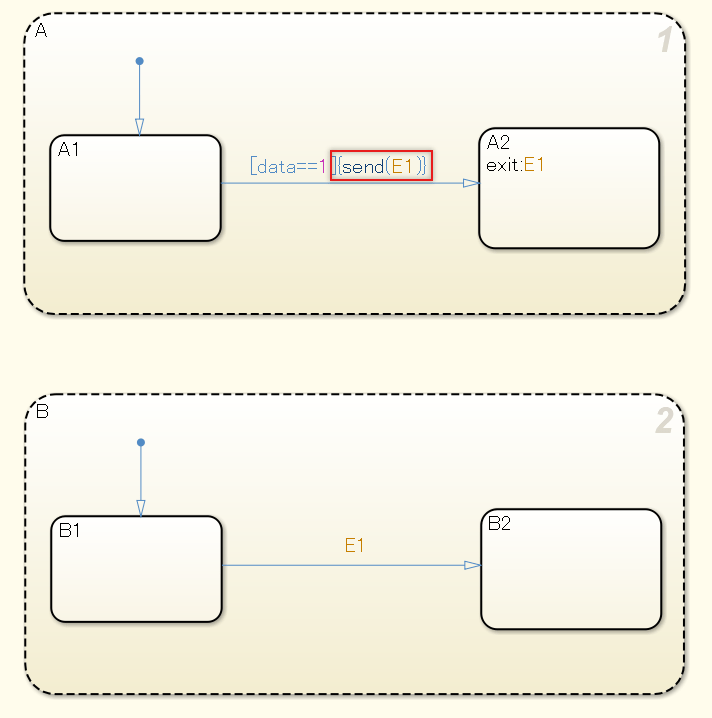

Состояние, принимающее широковещательную передачу, не определено в send (Stateflow) синтаксис.

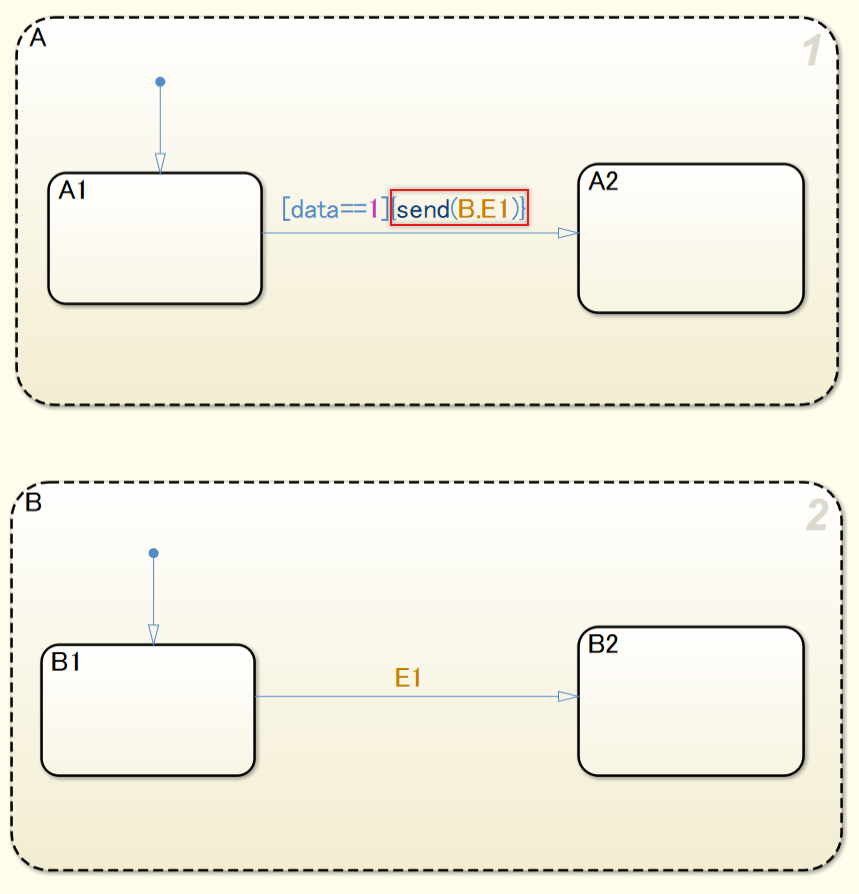

send (Stateflow) синтаксис send(state_name.event_name) с соответствующим именем события используется для трансляции событий Stateflow.
Неприменимо
Определенное имя события используется в широковещательном событии.
Состояние, принимающее широковещательную передачу, не было описано в send (Stateflow) синтаксис.
Субидентификатор a1:
Рекурсивная обработка диаграммы предотвращается с помощью событий Stateflow только в выходных данных диаграммы Stateflow.
Вспомогательные идентификаторы a2, a3:
Улучшает читаемость, поскольку переходы, инициируемые событиями, четко определены.
Проверка Model Advisor: Проверка использования событий и трансляции событий в диаграммах Stateflow (Simulink Check)
R2020a
Руководство JMAAB jm_0012, которое доступно в Руководстве по моделированию алгоритмов управления с использованием MATLAB, Simulink и Stateflow на веб-сайте MathWorks ®.
События (Stateflow)
Использовать события для выполнения диаграмм (поток состояний)
Широковещательная передача локальных событий для синхронизации параллельных состояний (поток состояний)
