NA-MAAB - a, b
JMAAB - a, b
Все
Логические сигналы не должны подключаться к блокам, работающим на числовых сигналах.
Блоки, принимающие числовые сигналы

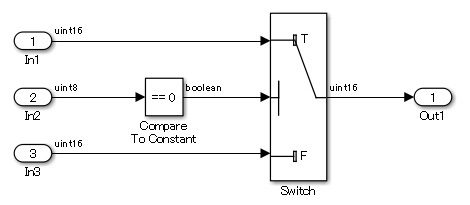

Сравнивают числовые значения, чтобы определить, равны ли они.
Логический выход соединен непосредственно с входом блоков, обрабатывающих числовые входы.

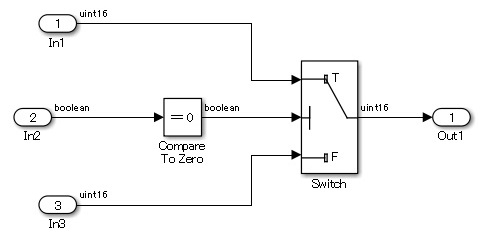

Логический сигнал сравнивается с числовым значением.
Цифровые сигналы не должны подключаться к блокам, работающим на логических сигналах.
Блоки, принимающие логические сигналы

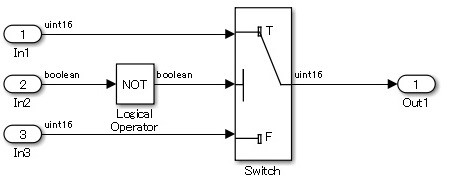

Логический сигнал инвертируется с помощью логической операции.

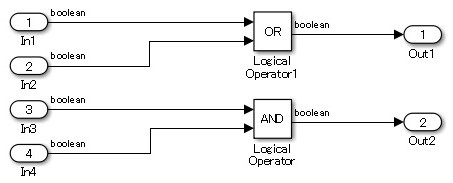

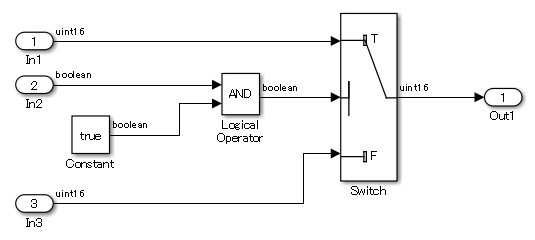

Логический сигнал оценивается с помощью логической операции.
Логический сигнал инвертируется с помощью логической операции.

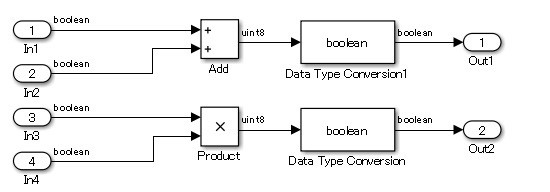

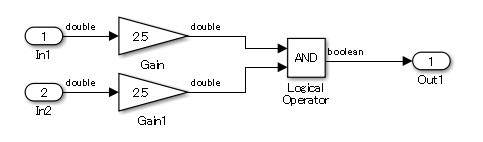

Блок, который используется для выполнения логических операций, используется для выполнения числовых операций. К входу блоков, обрабатывающих логические входы, подключен числовой выход.

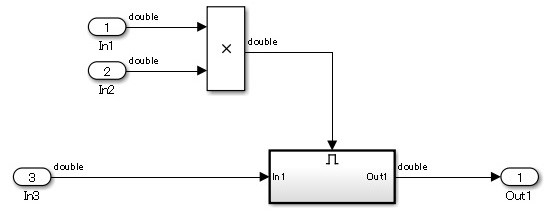

Блок, который используется для выполнения числовых операций, используется для выполнения логических операций. Входы, отличные от логических значений, могут подаваться в блок. Однако блок Enable port может принимать только логические сигналы, имеющие On/Off. Блок Product выполняет логические операции, когда соединяет результат числовых операций с блоком, который получает логическое значение Enable port.
Субидентификаторы a, b:
Когда численные и логические значения обрабатываются одинаково, первоначальное намерение становится неясным, и следующая операция в модели может быть неверно интерпретирована, что дополнительно усугубляет ошибку.
Проверка Model Advisor: Проверка основных логических и цифровых операций (Simulink Check)
R2020a
Руководство JMAAB na_0002, которое доступно в Руководстве по моделированию алгоритмов управления с использованием MATLAB, Simulink и Stateflow на веб-сайте MathWorks ®.
