NA-MAAB - b
JMAAB - a, b
Все

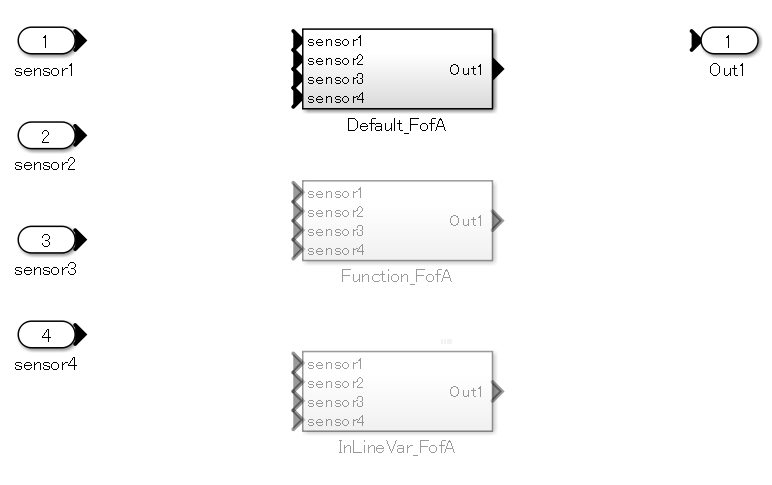

Количество входов/выходов блока вариационной подсистемы и его дочерней подсистемы или эталона модели должно быть одинаковым.
Неприменимо

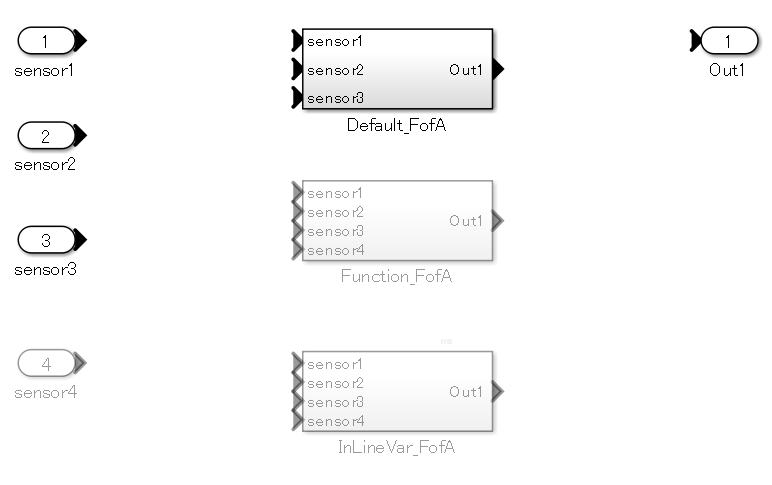

Количество входов в дочернюю подсистему различно.

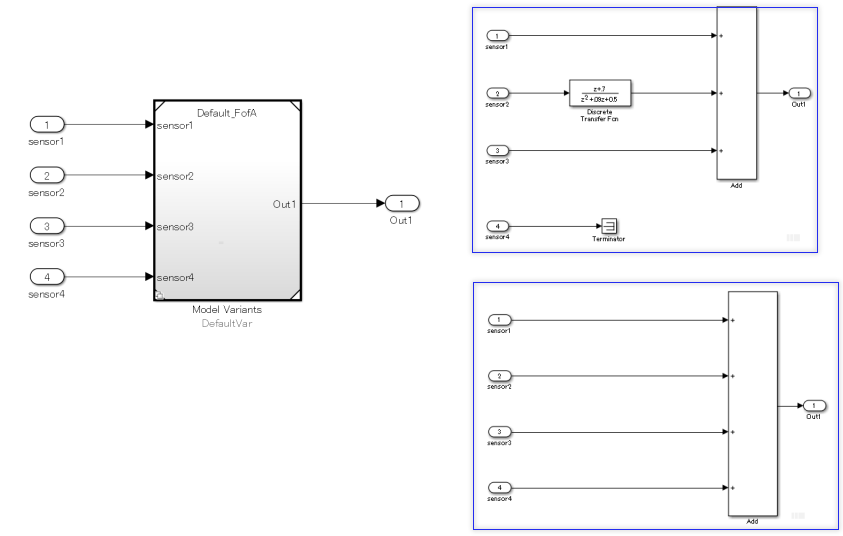

Количество входов/выходов блока модели варианта должно совпадать с ссылочной моделью.
Неприменимо

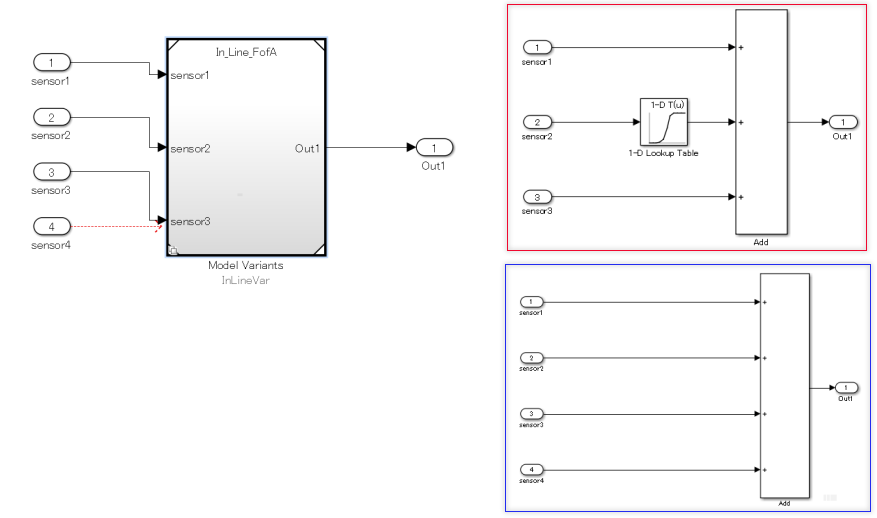

Количество входных данных ссылочной модели отличается от входных данных блока «Модель исполнения».
Субидентификаторы a, b:
Неподключенные сигналы могут быть непреднамеренно пропущены, когда количество входов/выходов различно.
Проверка Model Advisor: проверка отсутствующих портов в исполнительных подсистемах (Simulink Check)
R2020a
Руководство JMAAB na_0020, которое доступно в Руководстве по моделированию алгоритмов управления с использованием MATLAB, Simulink и Stateflow на веб-сайте MathWorks ®.
