NA-MAAB - a, b
JMAAB - a, b
Все
Вариационные подсистемы должны быть сконфигурированы так, чтобы всегда выбиралась одна подсистема. Это достигается с помощью одного из следующих способов:
Используйте вариант по умолчанию для варианта.
Определите условия, которые исчерпывающе охватывают все возможные значения условных переменных. Например, определите условия для значений true и false логического элемента.
Неприменимо

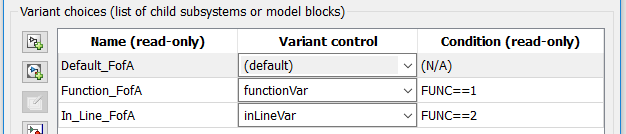

Используется вариант по умолчанию.
FUNC является логическим типом.

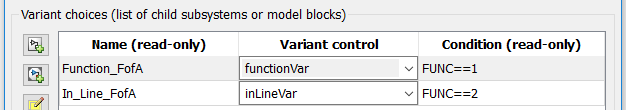

Активная подсистема не будет существовать, если FUNC не является 1 или 2.
Условия варианта модели должны быть установлены таким образом, чтобы все значения, которые могут быть применены к сигналам условных переменных, были сконфигурированы так, чтобы всегда выбиралась одна подсистема. Например, подготавливается условие для значения переменного сигнала true, а также false.
Неприменимо

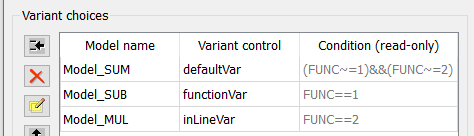

Условие устанавливается таким образом, чтобы покрывались все значения условной переменной.

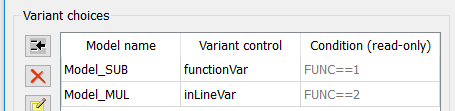

Активная подсистема не будет существовать, если FUNC не является 1 или 2.
Субидентификаторы a, b:
Предотвращает пропуск условий.
При отсутствии условий может отсутствовать активная подсистема.
Проверка помощника по модели: Проверка использования вариантов по умолчанию (Simulink Check)
R2020a
Руководство JMAAB na_0036, которое доступно в Руководстве по моделированию алгоритмов управления с использованием MATLAB, Simulink и Stateflow на веб-сайте MathWorks ®.
