Перечисление методов моделирования в порядке их выполнения во время моделирования
elist el elist m:mid[tid:TID] elist <gcs | s:sysIdx> [mth] [tid:TID] elist <gcb |(taskIdx)sysIdx:blkIdx> [mth] [tid:TID] elist [modelName] <(taskIdx)sysIdx:blkIdx>
Вместо elist, вы можете использовать короткую форму el с любым из синтаксисов.

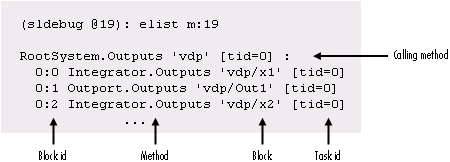

elist m:mid перечисляет методы, вызываемые системным методом или методом невиртуальной подсистемы, соответствующим идентификатору метода mid (см. where для получения информации об идентификаторах методов), например,
Список методов определяет метод вызова, за которым следуют методы, вызываемые в порядке их вызова. Запись для метода вызова включает
Имя метода
Имя метода предшествует типу системы, которая определяет метод, например RootSystem.
Имя модели или экземпляра подсистемы, для которого вызывается метод
Идентификатор задачи, вызывающей метод
Запись для каждого вызываемого метода включает
Идентификатор ((taskIdx)sysIdx:blkIdx) экземпляра блока, для которого вызывается метод
Идентификатор блока имеет префикс, определяющий систему, содержащую блок ( sysIdx). Это позволяет программному обеспечению Simulink ® назначать один и тот же идентификатор блока блокам, находящимся в различных подсистемах .
Имя метода
Имя метода имеет префикс с типом блока, который определяет метод, например интегратор.
Имя экземпляра блока, для которого вызывается метод
Задача, вызывающая метод
Необязательный параметр идентификатора задачи (tid:TID) позволяет ограничить отображаемые списки методами, вызываемыми для указанной задачи. Этот параметр можно указать только для методов системных или атомных подсистем, которые вызывают методы Outputs или Update.

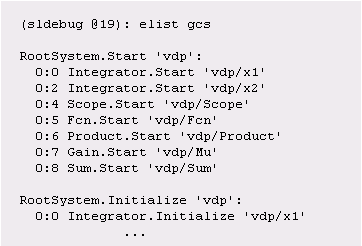

elist <gcs | s:sysIdx> перечисляет методы, выполняемые для выбранной в данный момент системы (указанные gcs команду) или системную или невиртуальную подсистему, указанную идентификатором системы sysIdx, например,
Идентификатор системы корневой системы модели равен 0. Можно использовать отладчик systems для определения системных идентификаторов подсистем модели.
Примечание
elist и where команды используют идентификаторы блоков для идентификации подсистем в их выходных данных. Идентификатор блока для подсистемы отличается от идентификатора системы, отображаемого systems команда. Используйте elist (taskIdx)sysIdx:blkIdx форма elist для отображения методов подсистемы, идентификатор блока которой отображается в выходных данных предыдущего вызова elist или where команда.
elist m: отображает списки выполнения системы, определенные системным методом ;mid [tid:TID]mid и tid.

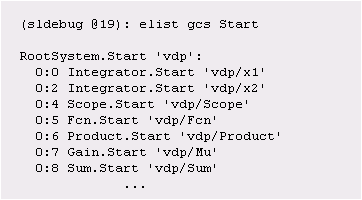

elist <gcs | s:sysIdx> mth перечисляет методы типа mth должны быть выполнены для системы, указанной gcs команда или идентификатор системы sysIdx, например,
Использовать elist
gcb для перечисления методов, вызываемых невиртуальной подсистемой, выбранной в данный момент в модели.
elist m: отображает списки выполнения системы, определенные системным методом ;mid [tid:TID]mid и tid.
elist [ отображает список (ы) выполнения системы, идентифицированный блоком подсистемыmodelName] < (taskIdx)sysIdx:blkIdx >((taskIdx)sysIdx:blkIdx), способ, mth, и tid в ссылочной модели, идентифицированной modelName.
elist <gcb | отображает список (ы) выполнения системы, идентифицированный блоком подсистемы(taskIdx)sysIdx:blkIdx> [mth] [tid:TID] ((taskIdx)sysIdx:blkIdx), способ, mth, и tid.
