Редактирование кадров печати для блок-схем Simulink и Stateflow
frameedit
frameedit filename
frameedit запускает редактор PrintFrame - графический интерфейс пользователя, используемый для создания границ для блок-схем Simulink ® и Stateflow ®. Без аргументов,frameedit открывает окно редактора PrintFrame с новым файлом.
frameedit filename открывает окно редактора PrintFrame с указанным именем файла, где filename является файлом фигуры (.fig), ранее созданный и сохраненный с помощью frameedit.

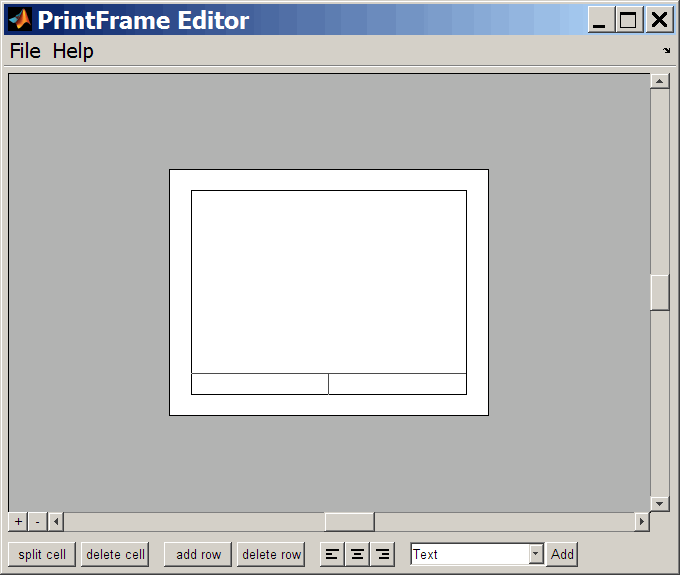

Это иллюстрирует основные функции редактора PrintFrame.
Чтобы закрыть окно редактора PrintFrame, щелкните поле закрытия в правом верхнем углу или выберите команду Закрыть (Close) в меню Файл (File).
Выберите «Печать» в меню «Файл Simulink». Установите флажок «Кадр» и укажите имя файла для кадра печати, который требуется использовать. Нажмите кнопку OK в диалоговом окне «Печать».
Для получения дополнительных инструкций по использованию редактора PrintFrame выберите «Справка редактора PrintFrame» в меню «Справка» редактора PrintFrame.
