Подсистема вызова функций

Подсистема, выполнение которой управляется внешним входом вызова функции

Библиотека:
Simulink/Порты и подсистемы

Описание

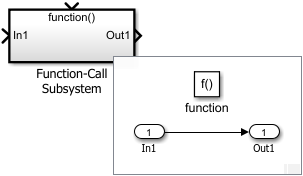

Блок Function-Call Subsystem является блоком Subsystem, предварительно сконфигурированным в качестве начальной точки для создания подсистемы, которая выполняется, когда порт ввода функционального вызова принимает событие function-call. Диаграмма Stateflow ®, блок генератора вызовов функций, блок S-функций или блок пересечения совпадений могут обеспечивать события вызова функций. См. Использование подсистем вызова функций.

Используйте блоки подсистемы Function-Call для:

Планирование порядка выполнения компонентов модели.
Управление скоростью выполнения компонента модели.

Simulink ® игнорирует любой приоритет, установленный для блока Function-Call Subsystem, но можно установить приоритет для блока, подключенного к порту function-call подсистемы. Порт вызова функции может принимать событие вызова функции из диаграммы Stateflow, блока генератора вызова функции, блока S-функции или блока пересечения совпадений.

Описание параметров блока Function-Call Subsystem см. в разделе Подсистема.

Порты

Вход

развернуть все

`In` - Вход сигнала в блок подсистемы
скаляр | вектор | матрица

Вход сигнала в блок подсистемы, заданный как скаляр, вектор или матрица. При размещении блока Inport в блоке Subsystem к блоку добавляется внешний входной порт. Метка порта соответствует имени блока Inport.

Блоки Inport используются для приема сигналов из локальной среды.

`Function Call` - Вход функционального вызова в блок подсистемы
скаляр

Блок триггера в блоке подсистемы добавляет внешний входной порт к блоку. Тип триггера function-call делает блок портом Function-Call, который принимает события function-call.

Продукция

развернуть все

`Out` - Выход сигнала из блока подсистемы
скаляр | вектор | матрица

Выходной сигнал блока подсистемы, возвращаемый в виде скаляра, вектора или матрицы. При размещении блока Outport в блоке Subsystem к блоку добавляется внешний выходной порт. Метка порта соответствует имени блока Outport.

Блоки Outport используются для передачи сигналов в локальную среду.

Примеры модели

Семантика симуляционной подсистемы

Этот набор примеров показывает различные типы подсистем Simulink ® и семантику, используемую при моделировании этих подсистем. Каждый пример содержит описание модели и тонкостей, определяющих способ ее выполнения.

Открыть модель

Ссылочная функция модели - вызов

Используйте блок Model, который явно запускается посредством порта триггера вызова функции.

Открыть модель

Function-Call Blocks Connected to Branches of the Same Function-Call Signal

Блоки Function-Call, подключенные к ветвям одного и того же сигнала Function-Call

В этой модели блок защелки обратной связи функционального вызова находится в сигнале обратной связи между разветвленными блоками.

Открыть модель

Function-Call Feedback Latch on Feedback Signal Between Child and Parent

Функция-Фиксатор обратной связи вызова по сигналу обратной связи между ребенком и родителем

В этой модели блок Function-Call Feedback Latch находится в сигнале обратной связи между потомком и родителем.

Открыть модель

Подсистема одиночного вызова

В этом примере выход подсистемы с одним функциональным вызовом служит собственным входом.

Открыть модель

Function-Call Subsystem with Merged Signal As Input

Функционально-вызывающая подсистема с объединенным сигналом в качестве входа

В этой модели объединенный сигнал служит входом в подсистему функционального вызова.

Открыть модель

Характеристики блока

Типы данных	`Boolean^[a]` \| `bus^[a]` \| `double^[a]` \| `enumerated^[a]` \| `fixed point^[a]` \| `half^[a]` \| `integer^[a]` \| `single^[a]` \| `string^[a]`
Прямой проход	`no`
Многомерные сигналы	`limited^[a]`
Сигналы переменного размера	`limited^[a]`
Обнаружение пересечения нулей	`no`
^[a] Фактический тип данных или поддержка возможностей зависит от реализации блока.

Расширенные возможности

Создание кода C/C + +
Создайте код C и C++ с помощью Simulink ® Coder™

Фактическая поддержка генерации кода зависит от реализации блока.

Создание кода ПЛК
Создание структурированного текстового кода с помощью Coder™ Simulink ® PLC

Преобразование с фиксированной точкой
Проектирование и моделирование систем с фиксированной точкой с помощью Designer™ с фиксированной точкой.

Фактическая поддержка типа данных зависит от реализации блока.

См. также

Функция - защелка обратной связи вызова | Генератор вызовов функций | Разделение функций и вызовов | Подсистема
