Вывод и повторение дискретной временной последовательности
Симулинк/источники

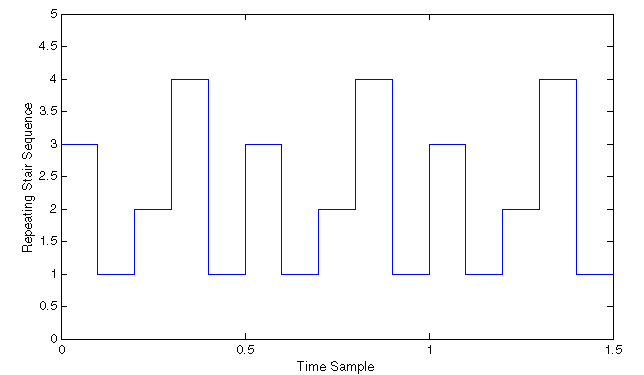

Блок «Повторяющаяся последовательность лестниц» выводит и повторяет последовательность лестниц, заданную параметром «Вектор выходных значений». Например, можно указать вектор как [3 1 2 4 1]'. Значение в векторе выходных значений выводится в каждом временном интервале, а затем последовательность повторяется.
Vector of output values - Вектор выходных значений[3 1 4 2 1].' (по умолчанию) | векторУкажите вектор, содержащий значения последовательности повторяющихся лестниц.
Параметр блока: OutValues |
| Текст: символьный вектор |
| Значения: вектор |
По умолчанию: [3 1 4 2 1].' |
Sample time - Интервал времени между выборками-1 (по умолчанию) | скалярУкажите интервал времени между выборками. Чтобы наследовать время выборки, задайте для этого параметра значение -1. Дополнительные сведения см. в разделе Указание времени образца.
Параметр блока: tsamp |
| Текст: символьный вектор |
| Значения: скаляр |
По умолчанию: '-1' |
Output minimum - Минимальное выходное значение для проверки дальности[] (по умолчанию) | скалярМеньшее значение диапазона вывода, которое проверяет Simulink ®.
Simulink использует минимум для выполнения:
Проверка диапазона параметров (см. раздел Задание минимальных и максимальных значений для параметров блока) для некоторых блоков.
Проверка диапазона моделирования (см. раздел Определение диапазонов сигналов и Включение проверки диапазона моделирования).
Автоматическое масштабирование типов данных с фиксированной точкой.
Оптимизация кода, создаваемого на основе модели. Эта оптимизация может удалить алгоритмический код и повлиять на результаты некоторых режимов моделирования, таких как SIL или внешний режим. Дополнительные сведения см. в разделе Оптимизация с использованием указанных минимального и максимального значений (встроенный кодер).
Примечание
Минимальный выходной сигнал не насыщает и не отсекает фактический выходной сигнал. Вместо этого используйте блок «Насыщенность».
Параметр блока: OutMin |
| Текст: символьный вектор |
Значения: '[ ]'| скаляр |
По умолчанию: '[ ]' |
Output maximum - Максимальное выходное значение для проверки дальности[] (по умолчанию) | скалярВерхнее значение диапазона вывода, которое проверяет Simulink.
Simulink использует максимальное значение для выполнения:
Проверка диапазона параметров (см. раздел Задание минимальных и максимальных значений для параметров блока) для некоторых блоков.
Проверка диапазона моделирования (см. раздел Определение диапазонов сигналов и Включение проверки диапазона моделирования).
Автоматическое масштабирование типов данных с фиксированной точкой.
Оптимизация кода, создаваемого на основе модели. Эта оптимизация может удалить алгоритмический код и повлиять на результаты некоторых режимов моделирования, таких как SIL или внешний режим. Дополнительные сведения см. в разделе Оптимизация с использованием указанных минимального и максимального значений (встроенный кодер).
Примечание
Выходной максимум не насыщает и не отсекает фактический выходной сигнал. Вместо этого используйте блок «Насыщенность».
Параметр блока: OutMax |
| Текст: символьный вектор |
Значения: '[ ]'| скаляр |
По умолчанию: '[ ]' |
Output data type - Укажите тип выходных данныхdouble (по умолчанию) | Inherit: Inherit via back propagation | single | int8 | int32 | uint32 | int64 | uint64 | fixdt(1,16,2^0,0) | <data type expression> | ...Выберите тип данных для вывода. Тип может быть унаследован, указан непосредственно или выражен как объект типа данных, например Simulink.NumericType.
Нажмите кнопку Показать помощник по типам данных
, чтобы отобразить помощник по типам данных, который помогает задать атрибуты типов данных. Дополнительные сведения см. в разделе Определение типов данных с помощью помощника по типам данных.
Параметр блока: OutDataTypeStr |
| Текст: символьный вектор |
Значения: 'Inherit: Inherit via back propagation' | 'single' | 'int8' | 'uint8' | int16 | 'uint16' | 'int32' | 'uint32' | 'int64' | 'uint64' | fixdt(1,16,0) | fixdt(1,16,2^0,0) | fixdt(1,16,2^0,0) | '<data type expression>' |
По умолчанию: 'Double' |
Lock output data type setting against changes by the fixed-point tools - Предотвращение переопределения типов данных инструментами с фиксированной точкойoff (по умолчанию) | onВыберите этот параметр, чтобы заблокировать тип выходных данных этого блока от изменений, внесенных инструментом Fixed-Point Tool и помощником Fixed-Point. Дополнительные сведения см. в разделе Использование параметров типа выходных данных блокировки (конструктор фиксированных точек).
Параметр блока: LockScale |
| Текст: символьный вектор |
Значения: 'off' | 'on' |
По умолчанию: 'off' |
Типы данных |
|
Прямой проход |
|
Многомерные сигналы |
|
Сигналы переменного размера |
|
Обнаружение пересечения нулей |
|
