Сбрасываемая подсистема

Подсистема, состояния блоков которой сбрасываются с помощью внешнего триггера

развернуть все на странице
  • Библиотека:

  • Simulink/Порты и подсистемы

  • Resettable Subsystem block

Описание

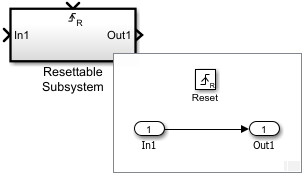

Блок Resettable Subsystem является блоком Subsystem, предварительно сконфигурированным в качестве начальной точки для создания подсистемы, которая сбрасывает состояния блока каждый раз, когда управляющий порт принимает сигнал запуска.

Порты

Вход

развернуть все

При размещении блока Inport в блоке Subsystem к блоку добавляется внешний входной порт. Метка порта соответствует имени блока Inport.

Блоки Inport используются для приема сигналов из локальной среды.

Типы данных: half | single | double | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64 | Boolean | fixed point | enumerated | bus

Размещение блока Reset в блоке Subsystem добавляет внешний входной порт к блоку и изменяет блок на блок Resettable Subsystem.

Типы данных: single | double | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64 | Boolean | fixed point

Продукция

развернуть все

Размещение блока Outport в блоке Subsystem добавляет выходной порт из блока. Метка порта в блоке Subsystem является именем блока Outport.

Блоки Outport используются для передачи сигналов в локальную среду.

Типы данных: half | single | double | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64 | Boolean | fixed point | enumerated | bus

Примеры модели

Resettable Subsystems

Сбрасываемые подсистемы

Что происходит, когда сигнал клина интегрируется с помощью двух сбрасываемых подсистем. После выполнения моделирования область действия отображает три графика.

Открыть модель
Discrete and Continuous Resettable Subsystems

Дискретные и непрерывно восстанавливаемые подсистемы

Сравнение поведения дискретных и непрерывных сбрасываемых подсистем. После выполнения моделирования в двух областях отображаются результаты для дискретной сбрасываемой подсистемы (верхняя область) и подсистем с непрерывным включением (нижняя область).

Открыть модель

Характеристики блока

Типы данных

Boolean[a] | bus[a] | double[a] | enumerated[a] | fixed point[a] | half[a] | integer[a] | single[a] | string[a]

Прямой проход

no

Многомерные сигналы

limited[a]

Сигналы переменного размера

limited[a]

Обнаружение пересечения нулей

no

[a] Фактический тип данных или поддержка возможностей зависит от реализации блока.
