Визуализация сообщений, событий, состояний, переходов и функций

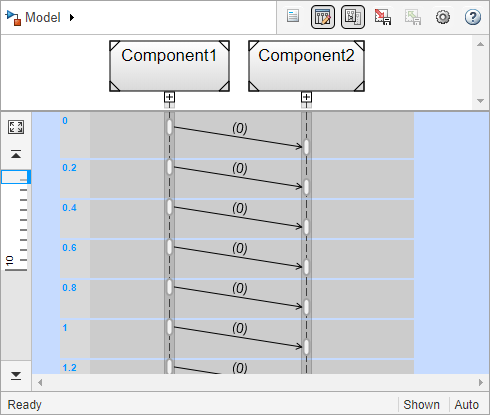

Средство просмотра последовательностей визуализирует поток сообщений, вызовы функций и переходы состояний.
Средство просмотра последовательностей используется для просмотра обмена сообщениями, событиями, вызовами функций в моделях Simulink ®, моделями поведения Simulink в System Composer™ и между диаграммами Stateflow ® в моделях Simulink.
В окне Просмотр последовательности можно просмотреть данные о событиях, связанных с выполнением диаграммы Stateflow и обменом сообщениями между диаграммами Stateflow. В окне Просмотр последовательности (Sequence Viewer) отображаются сообщения, которые создаются, отправляются, пересылаются, принимаются и уничтожаются в разное время во время выполнения модели. В окне Sequence Viewer также отображаются действия состояния, переходы и вызовы функций графических функций Stateflow, Simulink и MATLAB ®. Дополнительные сведения см. в разделе Использование средства просмотра последовательностей для визуализации сообщений, событий и сущностей.
«Simulink Toolstrip»: на вкладке «Simulation» в разделе «Review Results» выберите «Sequence Viewer».
Time Precision for Variable Step - Цифры для точности приращения времени3 (по умолчанию) | скалярКоличество цифр для точности приращения времени. При использовании решателя шага переменной измените этот параметр, чтобы настроить точность времени для средства просмотра последовательностей. По умолчанию блок поддерживает 3 цифры точности. Минимальная и максимальная точность: 1 и 16соответственно.
Предположим, блок отображает два события, которые происходят время от времени 0.1215 и 0.1219. Для точного отображения этих двух событий требуется 4 цифры точности. Если точность равна 3, то блок отображает два события в момент времени 0.121.
Параметр блока: SequenceViewerTimePrecision |
| Текст: символьный вектор |
Значения: '3' | скаляр |
По умолчанию: '3' |
History - Максимальное количество отображаемых предыдущих событий1000 (по умолчанию) | скалярОбщее число событий перед последним отображаемым событием. Минимальное и максимальное количество событий: 0 и 25000соответственно.
Например, если значение параметра «История» равно 5 и есть 10 события в моделировании, затем отображается блок 6 события, включая последнее событие и пять событий, предшествующих последнему событию. Более ранние события не отображаются. Линейка времени затемнена для указания времени между началом моделирования и временем первого отображаемого события.
Каждое событие отправки, приема, отбрасывания или вызова функции считается одним событием, даже если оно происходит в одно и то же время моделирования.
Параметр блока: SequenceViewerHistory |
| Текст: символьный вектор |
Значения: '1000' | скаляр |
По умолчанию: '1000' |
