Индикация знака ввода
Операции с симуляцией/математикой
Кодер HDL/Операции с плавающей точкой HDL
Кодер HDL/Математические операции
Для реальных входов блок знака выводит знак входа:
| Вход | Продукция |
|---|---|
| Больше нуля | 1 |
| Равно нулю | 0 |
| Меньше нуля | –1 |

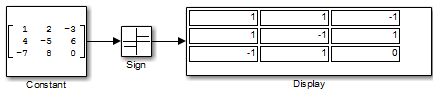

Для векторных и матричных входов блок выводит вектор или матрицу, где каждый элемент является знаком соответствующего входного элемента, как показано в этом примере:
Когда вход u является сложным скаляром, выходной сигнал блока соответствует результату MATLAB ® для:
sign(u) = u./ abs(u)

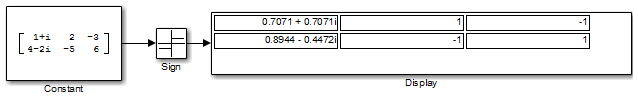

Когда элемент векторного или матричного ввода сложен, блок использует ту же формулу, что и скалярный ввод, как показано в этом примере:
Типы данных |
|
Прямой проход |
|
Многомерные сигналы |
|
Сигналы переменного размера |
|
Обнаружение пересечения нулей |
|
