Генератор переменных импульсов

Генерировать идеальный, изменяющийся во времени импульсный сигнал

развернуть все на странице

Библиотека:
Симулинк/разрывы

Описание

Используйте блок генератора переменных импульсов для создания идеальных модулированных импульсных сигналов.

Вообще говоря, выходной импульс блока описывается

$y (t) \begin{matrix} = & _{{} 1tk_{<} t \\ < & _{tk} +_{} pw0tk \end{matrix}$ + 1 < t < tk + pw

где pw - ширина выходного импульса.

Информацию о реализации широтно-импульсной модуляции см. в разделе ШИМ.

Порты

Вход

развернуть все

`D` - Рабочий цикл
скаляр

Требуемый рабочий цикл импульса Р, заданный как скалярный в диапазоне [0,1].

Типы данных: double

`P` - Период
скаляр

Время между нарастающими фронтами последовательных импульсов выходного сигнала. Меньшее значение представляет импульс более высокой частоты.

Типы данных: double

Продукция

развернуть все

`Port 1` - Модулированный импульсный сигнал
скаляр

Модулированный выходной импульсный сигнал, соответствующий входному рабочему циклу.

Типы данных: double

Параметры

развернуть все

`Allow zero pulse width` - Разрешить нулевую величину выходного сигнала
off (по умолчанию) | on

Включите этот параметр, чтобы выходной импульсный сигнал мог поддерживать импульсы шириной 0.

Примечание

Включение этого параметра приводит к прямому проходу блока. Это может вызвать алгебраические петли в модели.

Типы данных: Boolean

`Run at fixed time intervals` - Выберите непрерывное или дискретное поведение
`continuous` (по умолчанию) | `discrete`

Выберите, должен ли блок работать в режиме непрерывной или дискретной выборки.

По умолчанию блок использует continuous режим выборки, поскольку он улучшает производительность моделирования с помощью решателей с переменными шагами.

Выбрать discrete режим отбора проб, если необходимо:

использовать решатель с фиксированным шагом
генерировать код
образец вывода блока

`Sampling rate` - Установить разрешение импульса
0,1 (по умолчанию) | скаляр

Укажите скорость, с которой блок отсчитывает входной сигнал рабочего цикла. Эта частота дискретизации становится разрешением выходного импульсного сигнала.

Зависимости

Для этого параметра требуется, чтобы режим выборки был установлен в значение discrete

Примеры модели

Генератор, управляемый напряжением

Моделирование идеального генератора, управляемого напряжением, с использованием блока генератора переменных импульсов для создания частотных колебаний.

Открыть модель

Управление ШИМ бустерного преобразователя

Управление повышающим преобразователем с помощью блока PWM в Simulink. Повышающий преобразователь реализован с помощью блока Boost Converter (Simscape Electrical) в библиотеке Simscape™ Electrical™.

Открыть модель

Характеристики блока

Типы данных	`double`
Прямой проход	`no`
Многомерные сигналы	`no`
Сигналы переменного размера	`no`
Обнаружение пересечения нулей	`no`

Алгоритмы

развернуть все

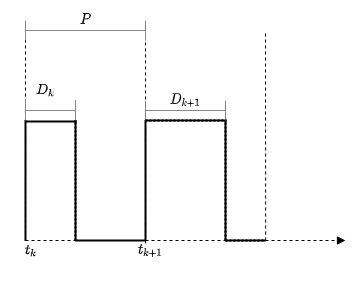

Режим непрерывной выборки

Для импульса, начинающегося в момент времени _tk

$y (t) \begin{matrix} = & _{{} 1tk_{<} t \\ < & _{tk} +_{} pw0tk \end{matrix}$ + 1 < t < tk + pw

где pw - длительность импульса. Для данного периода P pw пропорционален рабочему циклу D

$pw = D_{} (tk)_{*}$ P (tk)

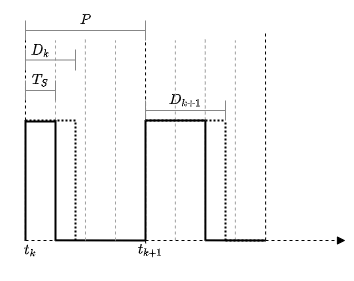

Режим дискретной выборки

В режиме дискретной выборки входной сигнал рабочего цикла дискретизируется со скоростью, заданной параметром Sampling rate.

Для заданной частоты tS дискретизации число выборок, необходимых для импульса шириной pw, может быть выражено следующим образом.

$\begin{array}{l} _{npw} = \begin{matrix} ⌊ \frac{_{Dk} ._{}}{_{}} & PkTS⌋0 <_{npw} <_{} \end{matrix} \\ _{nPnP} = ⌊ \frac{}{_{PTS}} ⌋ \end{array}$

где _nP - количество выборок, необходимых для моделирования импульса периода P.

Рассмотрим номинальный импульс периода P с частотой дискретизации блока, установленной равной _tS = 0,25 P. Количество выборок, необходимых для одного периода импульса, _nP = 4. Таким образом, для входного рабочего цикла D = 0,47 количество выборок_{n pw заполняется до ⌊ 0.47P0.25⌋=} 1. $\frac{Следовательно,}{}$ импульс является высоким для 1 из 4 выборок в периоде.
