Можно добавлять изображения в качестве значков на маске Simulink и сохранять их в SLX-файле.
Выберите любой маскированный блок и на вкладке «Блок» нажмите кнопку «Добавить изображение».

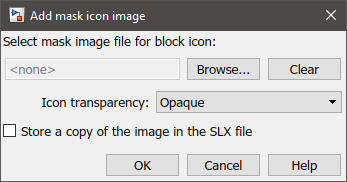

В диалоговом окне Добавить изображение значка маски нажмите кнопку Обзор, чтобы выбрать изображение из локального репозитория. Можно также задать прозрачность с помощью поля Прозрачность значка (Icon transparency). Доступны следующие варианты: Opaque, Transparent, и Opaque with ports.
Установите флажок Сохранить копию изображения в файле SLX, если необходимо сохранить изображение маски в файле SLX.
Примечание
Нельзя хранить маскирующие изображения в файле MDL.
Нажмите кнопку ОК, чтобы сохранить изменения.
Преобразование маскирующего изображения во внутреннее для одного блока
Simulink.Mask.convertToInternalImage
Преобразование маскирующего изображения во внутреннее для всей модели
Simulink.Mask.convertToInternalImages
Преобразование маскирующего изображения во внешнее для одного блока
Simulink.Mask.convertToExternalImage
