Для назначения значения ввода элементу шины можно использовать блок назначения шины. Блок назначения шины используется для изменения значений элементов шины без добавления блоков выбора шины и создания шины, которые выбирают элементы шины и повторно собирают их в шину.
Подключитесь к портам блока назначения шины:
Шина, которой требуется присвоить значения
Линии, значения которых необходимо назначить указанным элементам шины
Подключите шину к первому входному порту блока назначения шины и одной или нескольким линиям со значениями, назначаемыми другим портам. В диалоговом окне «Параметры блока» перечислены элементы, доступные для назначения на шине. Шина может быть виртуальной или неинвентарной. Выберите элементы, которым требуется присвоить значения. При указании нескольких элементов для назначения значений блок «Назначение шины» добавляет порты.
Элементами, которым назначаются значения, могут быть сигналы без шины или сигналы шины. Новые значения должны соответствовать атрибутам элементов исходной шины.

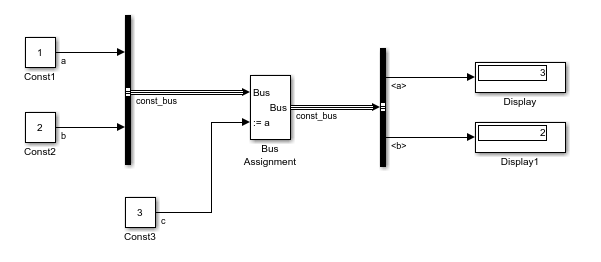

Этот простой пример иллюстрирует механику использования блока назначения шины. В более сложных моделях использование блока назначения шины упрощает обновление шины для отражения обработки, которая происходит в отдельном компоненте, таком как подсистема или ссылочная модель. Вот модель после моделирования.
Некоторые ключевые шаги при построении этой модели:
Подключите два блока констант к блоку Bus Creator. Значение сигнала a равно 1, а значение сигнала b равно 2.
Подключите выходную шину Bus Creator const_bus к первому порту блока назначения шины. Элементы шины a и b доступны для назначения им новых значений.
Подключите выходной сигнал блока константы c ко второму порту блока назначения шины.
Для блока «Назначение шины» в диалоговом окне «Параметры блока» в списке «Элементы шины» выберите a и нажмите Select.
Выбор сигналов с помощью селектора шины a и b от const_bus и подключите эти сигналы к блокам дисплея.
Моделирование модели. Блоки Display показывают, что значение сигнала a, который был 1, когда const_bus автобус был создан, сейчас 3, что отражает назначение c сигнал от Const3 блок.
