Программные маски управления

Simulink ® определяет набор параметров, помогающих в настройке и редактировании масок. Для установки и редактирования маски из командной строки ^MATLAB ® можно использоватьSimulink.Mask и Simulink.MaskParameter методы классов. Вы также можете использовать get_param и set_param для установки и редактирования масок. Однако, поскольку эти функции используют разделители, не поддерживающие символы Unicode ® (неанглийские), рекомендуется использовать методы Simulink.Mask и Simulink.MaskParameter методы класса для управления масками.

Использовать `Simulink.Mask` и `Simulink.MaskParameter`

Использование методов Simulink.Mask и Simulink.MaskParameter классы для выполнения следующих операций маски:

Создание, копирование и удаление масок
Создание, изменение и удаление параметров маски
Определение блока, ответственного за маску
Получение переменных рабочего пространства, определенных для маски

В этом примере Simulink.Mask.create используется для создания маски блока:

 maskObj = Simulink.Mask.create(gcb);

 maskObj =
      Simulink.Mask handle
      Package: Simulink
      Properties:
                    Type: ''
             Description: ''
                    Help: ''
          Initialization: ''
          SelfModifiable: 'off'
                 Display: ''
               IconFrame: 'on'
              IconOpaque: 'on'
    RunInitForIconRedraw: 'off'
              IconRotate: 'none'
              PortRotate: 'default'
               IconUnits: 'autoscale'
              Parameters: []
  Methods, Events, Superclasses

В этом примере объект-маска назначается переменной maskObj с использованием Simulink.Mask.get способ:

maskObj = Simulink.Mask.get(gcb)

maskObj =
    Simulink.Mask handle
    Package: Simulink
    Properties:
                    Type: ''
             Description: ''
                    Help: ''
          Initialization: ''
          SelfModifiable: 'off'
                 Display: ''
               IconFrame: 'on'
              IconOpaque: 'on'
    RunInitForIconRedraw: 'off'
              IconRotate: 'none'
              PortRotate: 'default'
               IconUnits: 'autoscale'
              Parameters: [1x1 Simulink.MaskParameter]
     Methods, Events, Superclasses

Примеры других операций с маской, таких как создание и редактирование параметров маски и копирование и удаление масок, см. в разделе Simulink.Mask и Simulink.MaskParameter .

Использовать `get_param` и `set_param`

set_param и get_param функции имеют параметры для установки и управления маской. С помощью этих функций можно задать маску любого блока в модели или библиотеке на основе значения, переданного из командной строки MATLAB:

set_param(gcb,'MaskStyleString','edit,edit',...
'MaskVariables','maskparameter1=@1;maskparameter2=&2;',...
'MaskPromptString','Mask Parameter 1:|Mask Parameter 2:',...
'MaskValues',{'1','2'});

get_param(gcb,'MaskStyleString');

set_param(gcb,'MaskStyles',{'edit','edit'},'MaskVariables',...
'maskparameter1=@1;maskparameter2=&2;','MaskPrompts',...
{'Mask Parameter 1:','Mask Parameter 2:'},...
'MaskValueString','1|2');

get_param(gcb,'MaskStyles');

где

| разделяет отдельные значения символьных векторов для параметров маски.
@ указывает, что поле параметра вычислено.
& указывает, что поле параметра не вычисляется, а назначается в качестве символьного вектора.

Примечание

При использовании get_param чтобы получить Value параметра маски Simulink возвращает значение, которое было применено в последний раз с помощью диалогового окна маски. Значения, введенные в диалоговое окно маски, но не примененные, не отражаются при использовании get_param команда.
Для программного задания значения параметра маски рекомендуется использовать set_param вместо использования команды на параметре маски set_param на MaskValues.

Сведения о программном управлении свойствами маски для выпуска перед R2014a см. в разделе Параметры маски.

Программно создавать параметры маски и диалоговые окна

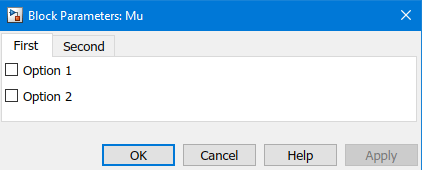

В этом примере показано, как создать это простое диалоговое окно с маской, добавить элементы управления в диалоговое окно и изменить свойства элементов управления.

Создайте маску для блока, выбранного в модели.
```
maskobj = Simulink.Mask.create(gcb);
```
Чтобы настроить диалоговое окно и использовать вкладки вместо группы по умолчанию, удалите поле группы Параметры (Parameters).
```
maskobj.removeDialogControl('ParameterGroupVar');
```

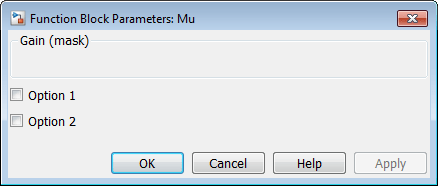

Simulink сохраняет дочерние элементы управления диалоговыми окнами - два флажка в этом примере - даже при удалении ParametersGroupVar группа, окружающая их. Эти элементы управления являются параметрами, которые нельзя удалить с помощью диалоговых методов управления.
Параметры можно удалить с помощью таких методов, как removeAllParameters, которая принадлежит Simulink.Mask класс.
Создайте контейнер табуляции и получите его дескриптор.
```
tabgroup = maskobj.addDialogControl('tabcontainer','tabgroup');
```

Создание вкладок в этом контейнере вкладок.

tab1 = tabgroup.addDialogControl('tab','tab1');
tab1.Prompt = 'First';
maskobj.addParameter('Type','checkbox','Prompt','Option 1',...
  'Name','option1','Container','tab1');
maskobj.addParameter('Type','checkbox','Prompt','Option 2',...
  'Name','option2','Container','tab1');

tab2 = tabgroup.addDialogControl('tab', 'tab2');
tab2.Prompt = 'Second';
tab3 = tabgroup.addDialogControl('tab','tab3');
tab3.Prompt = 'Third (invisible)';

Сделайте третью вкладку невидимой.

tab3.Visible = 'off'

tab3 =

  Tab with properties:

              Name: 'tab3'
            Prompt: 'Third (invisible)'
           Enabled: 'on'
           Visible: 'on'
    DialogControls: []

Расположение и другие свойства параметров в диалоговом окне можно изменить с помощью команды Simulink.dialog.Control команды.

Например, чтобы изменить параметры компоновки диалогового окна, рассмотрим блок усиления с добавленным параметром Popup Parameter2 именем. Чтобы задать параметры компоновки диалогового окна параметра, можно использовать экземпляр Simulink.dialog.parameter.Popup класс. Следующий код показывает, как задать расположение запроса в компоновке диалогового окна:

a = Simulink.Mask.get('testmodel/Gain');
d = a.Parameters(2).DialogControl;

Здесь перечислены все свойства всплывающего параметра «Parameter2»:

d =

  Popup with properties:

                 Name: 'Parameter2'
       PromptLocation: 'top'
                  Row: 'new'
    HorizontalStretch: 'on'
              Tooltip: 'Test'

Теперь, чтобы установить PromptLocation , используйте команду:

d.PromptLocation = 'left'

Это устанавливает PromptLocation как 'left'. Доступные значения: 'left' и 'top'. Выходные данные подтверждают изменение PromptLocation значение свойства для left:

d =

  Popup with properties:

                 Name: 'Parameter2'
       PromptLocation: 'left'
                  Row: 'new'
    HorizontalStretch: 'on'
              Tooltip: 'Test'

Дополнительные сведения о диалоговых элементах управления и их свойствах см. в разделе Simulink.dialog.Control.
