Экспорт сигналов в пользовательские зарегистрированные типы файлов

Чтобы экспортировать сигналы из редактора сигналов в собственные пользовательские типы файлов, на вкладке Редактор сигналов выберите «Сохранить» > «Экспорт». Пользовательские типы файлов:

Являются внешними для MATLAB ® или ^Simulink ®, таких как файлы формата ^Microsoft ® ^Excel ® или JSON.
Содержат данные сигнала, формат которых не соответствует формату, указанному в формах входных данных.
При экспорте Simulink.io.SignalBuilderSpreadsheet тип файла, он должен содержать набор данных, представленный Simulink.SimulationData.Dataset объекты, содержащие timeseries данные с векторными данными.

Simulink предоставляет файлы этих типов.

Simulink.io.SignalBuilderSpreadsheet - Тип файла построителя сигналов
Примеры типов файлов
- Simulink.io.MySignalMatFile
- Simulink.io.CreateSignals

В редакторе сигналов создайте сигналы для экспорта в пользовательский тип файла.
1. Щелкните Сценарий > Пустой сценарий.
2. Щелкните Сигнал (Signal) > Создать сигнал (Author Signal).
3. Щелкните Показать примеры (Show Examples). Выберите Применить пример (Apply Example) для вектора столбца 2-D.

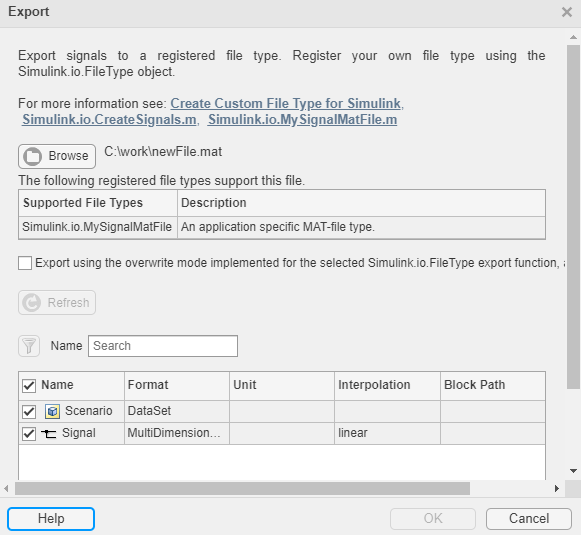

Убедитесь, что пользовательские типы файлов зарегистрированы в Simulink. На вкладке «Редактор сигналов» выберите «Сохранить» > «Экспорт». Откроется диалоговое окно Экспорт (Export).
Нажмите кнопку Обзор.
В списке пользовательских MAT-файлов выберите файл, содержащий сигналы, например custompath/newFile.mat.
Все зарегистрированные типы файлов отображаются в таблице Поддерживаемые типы файлов.

Сигналы пользовательского типа файла отображаются в браузере файлов.
Выберите сигналы, которые требуется экспортировать, из редактора сигналов и нажмите кнопку ОК.
