Если Simulink ® не может найти ни блок библиотеки, ни исходную библиотеку по пути MATLAB ® во время обновления связанного блока, связь становится неразрешенной. Simulink изменяет внешний вид этих блоков.

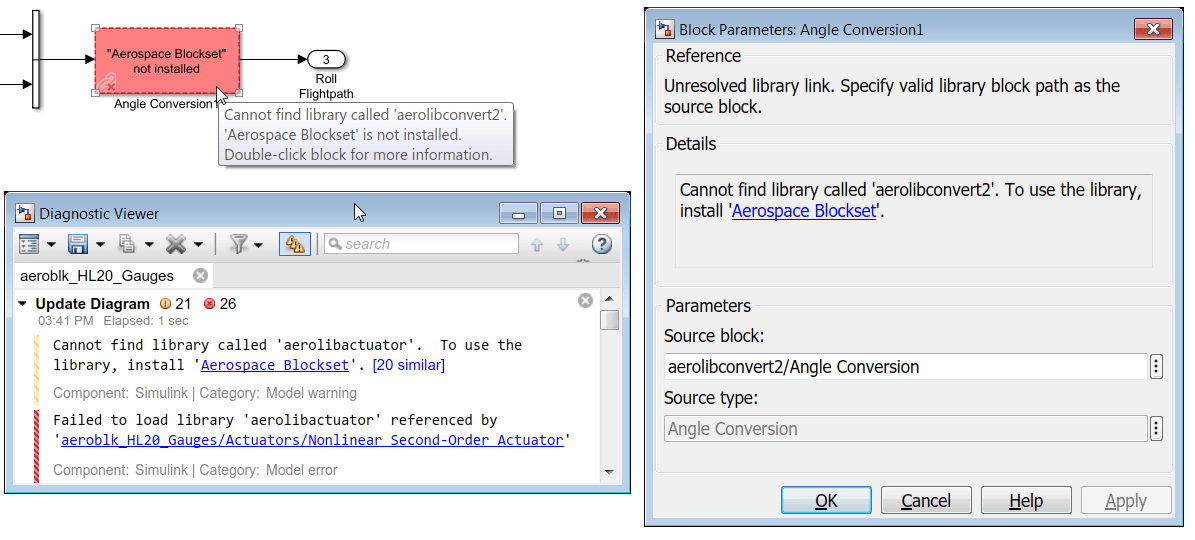

Simulink пытается помочь найти и установить отсутствующие продукты, которые требуется запустить модели. При открытии модели, содержащей встроенные блоки или ссылки на библиотеки из отсутствующих продуктов, отображаются метки и ссылки, помогающие устранить проблему.
Блоки помечены отсутствующими продуктами (например, SimEvents не установлен)
Подсказки содержат имя отсутствующего продукта
Сообщения содержат ссылки на открытие проводника надстроек и установку отсутствующих продуктов

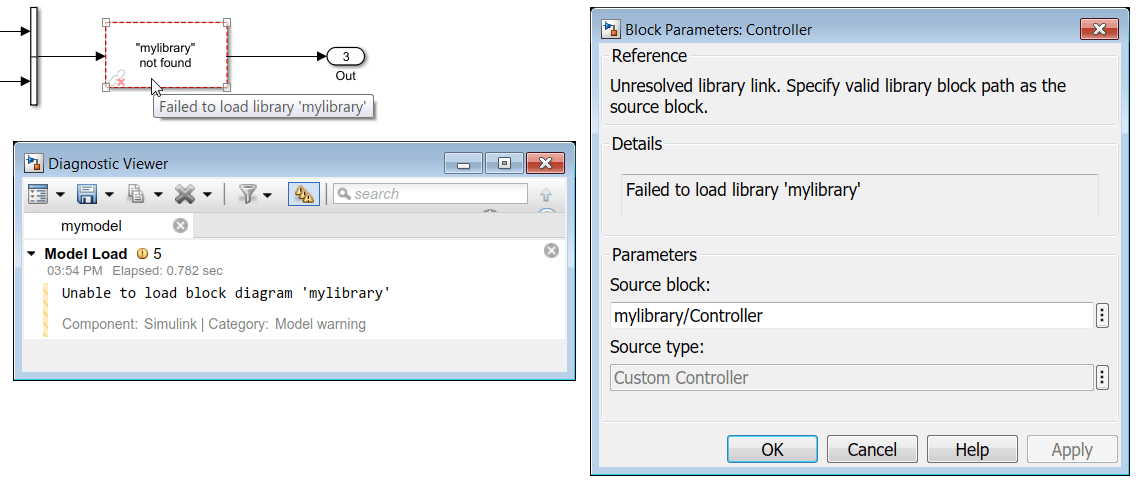

Для неразрешенных библиотечных ссылок дважды щелкните блок для просмотра сведений. Щелкните ссылку, чтобы открыть проводник надстроек и установить продукт.
Чтобы исправить неразрешенную ссылку, можно:
Дважды щелкните на неразрешенном блоке, чтобы открыть его диалоговое окно (см. страницу «Неразрешенный блок связи»). Если продукт отсутствует, щелкните ссылку, чтобы открыть проводник надстроек и установить продукт. Либо исправьте имя пути в поле Исходный блок (Source block) и нажмите кнопку ОК.
Удалите неразрешенный блок и скопируйте блок библиотеки обратно в модель.
Добавьте папку, содержащую требуемую библиотеку, в путь MATLAB, а затем на вкладке Моделирование (Modeling) щелкните Обновить модель (Update Model).
