В словаре данных Simulink ® постоянно хранятся данные модели, включая переменные MATLAB ®, объекты данных и типы данных. Основные сведения о словарях данных см. в разделе Что такое словарь данных?.
Можно импортировать данные из файла MATLAB или MAT-файла в словарь данных с помощью окна Проводника моделей (Model Explorer). Импорт переменных и объектов данных, используемых моделью во время моделирования, в раздел словаря «Конструкторские данные». Импортируйте переменные и объекты, которые необходимо сохранить вместе с моделью, но которые не используются моделью во время моделирования, в раздел «Другие данные» словаря.
В этом примере показано, как импортировать конструкторские данные из файла в раздел «Конструкторские данные» словаря.
В редакторе Simulink на вкладке Моделирование (Modeling) щелкните Обозреватель моделей (Model Explorer), чтобы открыть Обозреватель моделей (Model Explorer).
Выберите «Файл» > «Открыть». Затем перейдите к существующему словарю.
На панели «Иерархия моделей» щелкните правой кнопкой мыши раздел словаря «Конструкторские данные» и выберите «Импорт из файла». Затем найдите и выберите файл MAT или MATLAB, содержащий данные для импорта.
Проектные данные из MAT-файла заполняют словарь. Появятся данные с источником данных, присвоенным имени словаря.
При повторном импорте из того же MAT-файла Simulink импортирует в словарь только измененные или новые статьи.
В этом примере показано, как импортировать данные из файла в раздел «Другие данные» словаря данных. Этот раздел используется для хранения справочной информации, которая не используется Simulink во время моделирования, например данных, описывающих физическое оборудование и процессы, представленные моделью.
В редакторе Simulink на вкладке Моделирование (Modeling) щелкните Обозреватель моделей (Model Explorer), чтобы открыть Обозреватель моделей (Model Explorer).
Выберите «Файл» > «Открыть». Затем перейдите к существующему словарю.

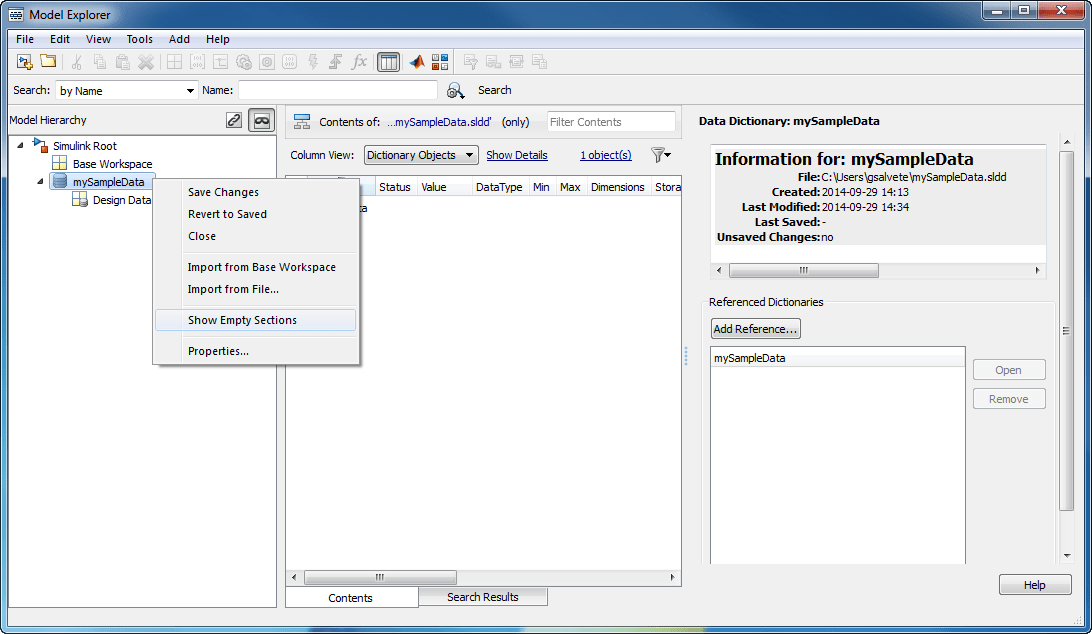

На панели Иерархия моделей щелкните правой кнопкой мыши узел словаря и выберите Показать пустые разделы. В обозревателе моделей в дополнение к разделу «Конструкторские данные» отображаются разделы словаря «Другие данные» и «Конфигурации», даже если они пусты.

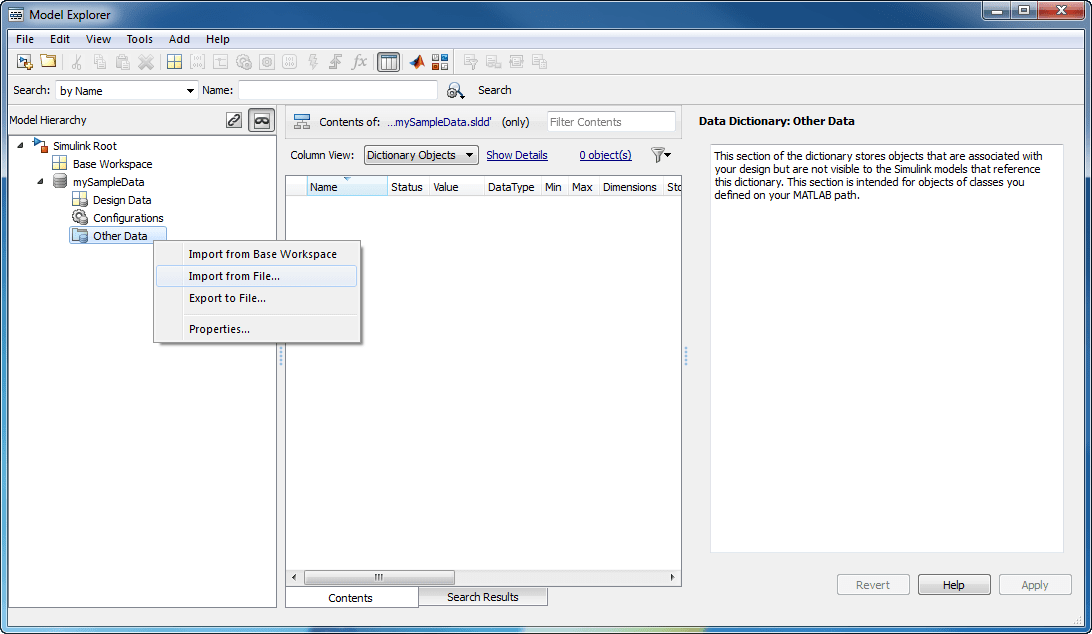

На панели «Иерархия моделей» щелкните правой кнопкой мыши раздел «Другие данные» словаря и выберите «Импорт из файла». Затем найдите и выберите файл MAT или MATLAB, содержащий данные ссылки для импорта.
Данные из MAT-файла заполняют раздел «Другие данные» словаря. Появятся данные с источником данных, присвоенным имени словаря.
При повторном импорте из того же MAT-файла Simulink импортирует в словарь только измененные или новые статьи.
В этом примере показано, как экспортировать конструкторские данные модели из словаря данных в MAT-файл или сценарий MATLAB.
В редакторе Simulink на вкладке Моделирование (Modeling) щелкните Обозреватель моделей (Model Explorer), чтобы открыть Обозреватель моделей (Model Explorer).
Откройте словарь данных с помощью меню «Файл» > «Открыть словарь данных».
На панели «Иерархия моделей» разверните узел словаря и выберите «Design Data > Export to File». Затем сохраните проектные данные в MAT-файле или сценарии MATLAB.
Словарь не экспортирует перечислимые типы данных (которые хранятся как Simulink.data.dictionary.EnumTypeDefinition объекты). Для переноса или копирования перечисленного типа из одного словаря в другой используйте обозреватель моделей для вырезания или копирования и вставки объекта.
