В этом примере показано, как импортировать управляющие переменные в конфигурацию исполнения и связать конфигурацию со ссылочной моделью.
Откройте элемент slexVariantManagement, содержащий конфигурации вариантов.
Дважды щелкните синий блок вверху, чтобы связать данные конфигурации варианта с моделью.
На вкладке «Моделирование» панели инструментов откройте раздел «Проектирование» и выберите «Диспетчер исполнения».
Данные конфигурации варианта vcd связан с моделью.
В Диспетчере исполнений на вкладке Конфигурации выберите LinExterHighFid.

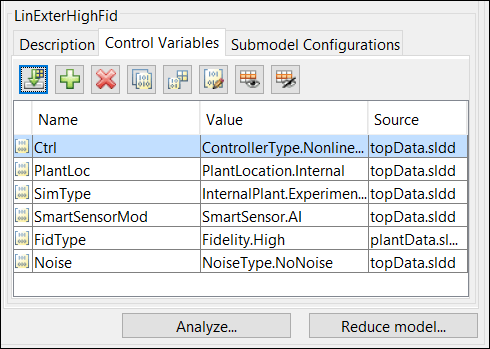

На вкладке Управляющие переменные (Control Variables) щелкните значок.
Переменные импортируются.
Примечание
Элементы управления вариантами можно задать в глобальной рабочей области MATLAB ® или в словаре данных.

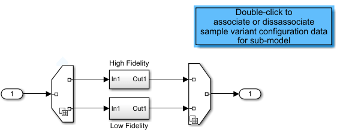

Откройте ссылочную модель slexVariantManagement ExternalPlantMdlRef.
Дважды щелкните синий блок вверху, чтобы связать данные конфигурации исполнения со ссылочной моделью.

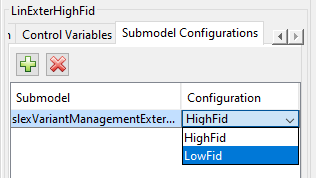

В Диспетчере исполнений, который открывается из slexVariantManagement, выберите slexVariantManagementExternalPlantMdlRef на вкладке Конфигурации подмодели.
Выберите LowFid в раскрывающемся меню.
Проверка модели с помощью LinExterHighFid конфигурация варианта, выберите LinExterHighFid в списке Конфигурации (Configuration) и нажмите Активировать (Activate).
Simulink ® проверяет новую конфигурацию на соответствие модели и возвращает результаты проверки.
