Можно заблокировать ссылки на библиотеку. Блокируемые ссылки на библиотеки предотвращают непреднамеренное отключение этих ссылок. Запираемые библиотеки обеспечивают надежное использование зрелых стабильных библиотек.
Чтобы заблокировать связи с библиотекой, в окне Библиотека (Library) на вкладке Библиотека (Library) щелкните Блокировать связи (Lock Links). Теперь связь между связанным блоком и родительской библиотекой заблокирована. При обновлении модели отображается изменение значка ссылки. Значки заблокированных ссылок имеют черный фон.
Заблокированные связи связанных блоков не могут быть отключены из родительского блока библиотеки. Такие связи могут быть отключены из командной строки только путем изменения LinkStatus кому inactive. Дополнительные сведения см. в разделе Программное управление связанным блоком.

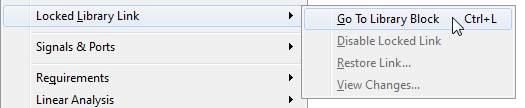

В контекстном меню заблокированного связанного блока отображается «Заблокированная связь с библиотекой», а не «Связь с библиотекой». Также обратите внимание, что единственным включенным параметром в этом меню является «Перейти в блок библиотеки».
При открытии заблокированного связанного блока в заголовке окна отображается "Заблокированная связь: blockname. В левом нижнем углу отображается значок замка и значок ссылки. Для просмотра информации о блокировке можно также наведить указатель мыши на значок ссылки.
Чтобы разблокировать связи из окна Библиотека (Library), на вкладке Библиотека (Library) щелкните Ссылки (Links) Заблокированные (Locked). Если библиотека заблокирована, опция блокировки или разблокировки ссылок отключена. Чтобы включить этот параметр, необходимо разблокировать библиотеку.
Заблокированные связи нельзя редактировать. При попытке внести структурное изменение в заблокированную связь (например, при редактировании диаграммы) появляется сообщение о том, что изменить связь невозможно, поскольку она заблокирована или находится внутри другой заблокированной связи.
Диалоговые окна параметров маски и блока отключены для блоков внутри заблокированных ссылок. Для разрешенного связанного блока с маской его диалоговое окно параметров всегда отключено.
Невозможно параметризовать заблокированные связи в редакторе моделей.
При копировании блока статус библиотеки определяет статус ссылки (заблокирована или нет). При копировании блока из библиотеки с заблокированными ссылками ссылка блокируется. Если впоследствии разблокировать связи с библиотекой, все существующие связанные блоки не изменятся на разблокированные до тех пор, пока ссылки не будут обновлены.
При использовании вспомогательных библиотек при блокировке ссылок на библиотеку блокируйте ссылки на вспомогательные библиотеки.
