Чтобы записанные данные включали единицы, указанные для сигналов, используйте Dataset или Timeseries формат регистрации, который хранит информацию регистрации в MATLAB
®timeseries объекты.
Использование регистрации сигналов Dataset формат. Ведение журнала выходных данных (Параметры конфигурации > Импорт/экспорт данных > Вывод) Dataset в качестве формата по умолчанию. Формат сохранения по умолчанию для блоков «В файл» и «В рабочую область»: Timeseries.
Если вы используете Dataset или Timeseries формат для регистрации сигналов или для записи блоков «В файл» или «В рабочую область», регистрируемые данные включают информацию об единицах измерения.
Для сбора информации о единицах измерения для регистрации выходных данных:
Задайте для параметра конфигурации Format значение Dataset.
В диалоговом окне Параметры блока (Block Parameters) для блоков Outport, для которых требуется получить информацию о единицах измерения, задайте параметр Unit (Единица измерения), соответствующий единицам измерения входного сигнала.

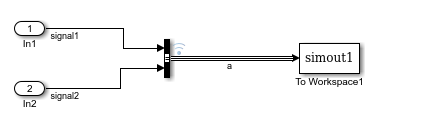

Например, в этой модели In1 для блока установлен параметр Unit newton и In2 использование блоков m (метров). Откройте модель. После моделирования модели можно просмотреть единицы измерения для зарегистрированных данных.
Можно просмотреть единицы измерения в данных регистрации сигналов для signal1 сигнала шины b.
logsout.get('a').Values.signal1.DataInfotsdata.datametadata
Package: tsdata
Common Properties:
Units: newton (Simulink.SimulationData.Unit)
Interpolation: linear (tsdata.interpolation)
Можно просмотреть единицы измерения в данных, зарегистрированных в блоке «В рабочую область».
simout1.signal2.DataInfo.Units
ans =
Units with properties:
Name: 'm'В этом примере показана модель просмотра данных, зарегистрированных в блоке временной области. Откройте модель.

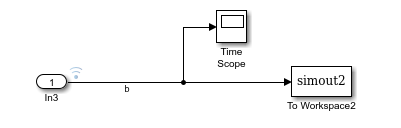

Чтобы использовать блок временной области для регистрации данных, в области выберите «Свойства конфигурации» > «Ведение журнала» > «Запись данных в рабочую область» и укажите переменную (ScopeData в этом примере). In3 использование блоков m (метров). Смоделировать модель, а затем в командной строке MATLAB введите:
ScopeData.get(1).Values.DataInfo.Units
ans =
Units with properties:
Name: 'm'
