Откройте модель, использующую перечислимые типы для конструкторских данных или блоков в модели.

В редакторе Simulink на вкладке «Моделирование» в разделе «Проект» выберите «Связать со словарем данных».

В диалоговом окне «Свойства модели» нажмите кнопку «Создать» для создания словаря данных.

Назовите словарь данных, сохраните его и нажмите кнопку Применить.

Щелкните Перенос данных.

Щелкните Перенести в ответ на сообщение о копировании переменных, на которые имеются ссылки.

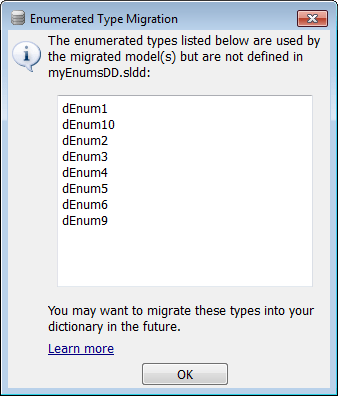

Simulink сообщает перечисляемые типы, которые не были импортированы в словарь данных.

Нажмите кнопку ОК.

В редакторе Simulink появится уведомление о том, что модель теперь связана со словарем данных.

В командной строке MATLAB получите имена перечисляемых типов, используемых в блоках модели.

% Find all variables and enumerated types used in model blocks
usedTypesVars = Simulink.findVars('EnumsReporting','IncludeEnumTypes',true);
% Here, EnumsReporting is the name of the model and
% usedTypesVars is an array of Simulink.VariableUsage objects

% Find indices of enumerated types that are defined by MATLAB files or P-files
enumTypesFile = strcmp({usedTypesVars.SourceType},'MATLAB file');

% Find indices of enumerated types that are defined using the function
% Simulink.defineIntEnumType
enumTypesDynamic = strcmp({usedTypesVars.SourceType},'dynamic class');

% In one array, represent indices of both kinds of enumerated types
enumTypesIndex = enumTypesFile | enumTypesDynamic;

% Use logical indexing to return the names of used enumerated types
enumTypeNames = {usedTypesVars(enumTypesIndex).Name}'

enumTypeNames =

    'dEnum1'
    'dEnum10'
    'dEnum2'
    'dEnum3'
    'dEnum4'
    'dEnum5'
    'dEnum6'
    'dEnum9'

Откройте словарь данных и представьте его с помощью Simulink.data.Dictionary объект.

ddConnection = Simulink.data.dictionary.open('myEnumsDD.sldd')

ddConnection =

  Dictionary with properties:

          DataSources: {0x1 cell}
    HasUnsavedChanges: 0
           NumberOfEntries: 3

Используйте importEnumTypes для импорта перечисляемых типов, используемых блоками в модели. Метод сохраняет изменения, внесенные в целевой словарь, поэтому перед использованием метода убедитесь, что несохраненные изменения допустимы.

[successfulMigrations, unsuccessfulMigrations] = ...
importEnumTypes(ddConnection,enumTypeNames)

successfulMigrations =

1x6 struct array with fields:

    className
    renamedFiles


unsuccessfulMigrations =

1x2 struct array with fields:

    className
    reasons

Структура unsuccessfulMigrations сообщает о перечисленных типах, которые не были перенесены. В этом примере два экземпляра перечисляемого типа определены в рабочей области модели и могут быть импортированы после закрытия модели. Закройте модель для импорта перечисленных типов.

Откройте словарь для просмотра перенесенных перечисляемых типов.
