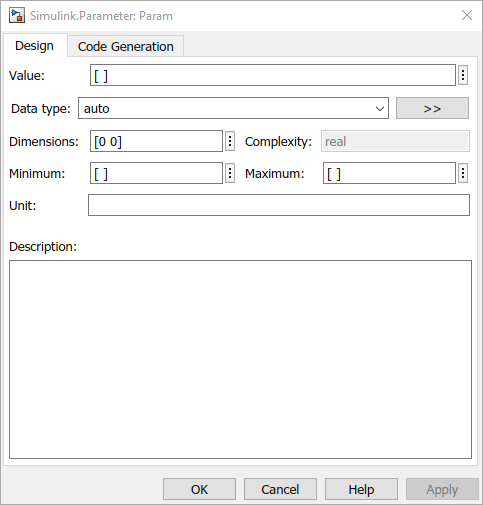

Идеальная реальная ценность, которую сохраняет объект. Параметры блока, ссылающиеся на объект, используют указанное значение.

Для задания значения можно также использовать синтаксис MATLAB ®.

Использование Simulink.Parameter объект для хранения значения определенного числового типа данных, укажите идеальное значение со свойством Value и управляйте типом со свойством Data type.

Если свойство Value задается с помощью типизированного выражения, например single(32.5), свойство Тип данных изменяется, чтобы отразить новый тип. Лучше всего использовать выражение, которое не набирается, чтобы избежать накопления числовой ошибки посредством повторяющихся квантований или насыщения типа данных, особенно для типов данных с фиксированной точкой.

При указании массива с тремя или более измерениями свойство Value отображает массив как выражение, содержащее вызов reshape функция. Чтобы изменить значения в массиве, измените первый аргумент reshape , который содержит все значения массива в сериализованном векторе. При добавлении или удалении элементов вдоль размера необходимо также исправить аргумент, представляющий длину измененного размера.

Для упрощения редактирования большого вектора, 2-D матрицы или структуры, хранящейся в Simulink.Parameter рассмотрите возможность использования редактора переменных. См. раздел Управление и редактирование переменных рабочей области.

Если используется Simulink.Parameter объект для установки значения параметра блока в повторно используемой ссылочной модели, можно скомпилировать и смоделировать модель как ссылочную модель со значением для объекта, оставшегося пустым (значение установлено в '[]') до тех пор, пока вы предоставляете явное значение где-то в иерархии ссылок родительской модели. В этом случае моделирование модели непосредственно невозможно. Если значение пустое, необходимо указать тип данных и размеры для объекта. Хотя указано пустое значение, Simulink по-прежнему синтезирует значение, используя одно из следующих значений:

См. раздел Параметризация экземпляров повторно используемой ссылочной модели.

Тип данных значения параметра в Value свойство, указанное как 'auto' или вектор символов. При моделировании модели или создании кода Simulink преобразует значение в указанный тип данных.

При выборе autoпо умолчанию объект-параметр использует тот же тип данных, что и параметры блока, которые используют объект. См. раздел Сокращение объема работ по техническому обслуживанию с наследованием типов данных.

При установке для свойства Value значения, отличного от double , объект обычно устанавливает свойство Тип данных на основе значения свойства Значение. Например, если для свойства Value задано значение int8(5), объект устанавливает значение свойства Data type равным int8.

Можно выбрать тип данных из раскрывающегося списка или указать имя типа данных с текстом.

Чтобы явно указать встроенный тип данных (см. раздел Типы данных, поддерживаемые Simulink), используйте один из следующих параметров:

Чтобы указать тип данных с фиксированной точкой, используйте fixdt функция. Например, укажите fixdt(1,16,5).

Если используется Simulink.AliasType или Simulink.NumericType для создания и совместного использования пользовательских типов данных в модели укажите имя объекта.

Чтобы указать перечисляемый тип данных, используйте имя типа, которому предшествует Enum:. Например, укажите Enum: myEnumType.

При сохранении структуры или массива структур в свойстве Value объекта объект устанавливает для свойства Data type значение struct. Чтобы указать Simulink.Bus в качестве типа данных используйте имя объекта шины, которому предшествует Bus:. Например, укажите Bus: myBusObject.

Нажмите кнопку Показать помощник по типам данных, чтобы отобразить помощник по типам данных, который помогает задать параметр Тип данных. Дополнительные сведения см. в разделе Определение типов данных с помощью помощника по типам данных.

Размеры значения параметра.

При установке свойства Value объекта объект устанавливает значение свойства Dimensions равным double вектор строки. Вектор является тем же вектором, что и size функция возвращает.

Если объект настраивается в качестве аргумента модели и предполагается предоставить значение для объекта в другом месте иерархии ссылок родительской модели, можно оставить значение пустым (задано значение '[]") и явно задайте размеры и тип данных. См. раздел Параметризация экземпляров повторно используемой ссылочной модели. Чтобы восстановить размеры как значение, производное от значения, задайте для параметра «» Размеры «» значение[]'.

Сведения об использовании символьных измерений см. в разделе Реализация вариантов измерений для размеров массива в сгенерированном коде (Embedded Coder).

Числовая сложность значения параметра. Simulink определяет сложность из значения параметра, указанного в свойстве Value. Это свойство доступно только для чтения.

Минимальное значение, которое может иметь параметр. Значение по умолчанию пустое, что означает, что значение параметра не имеет минимума. Укажите вещественное значение double скаляр.

Если в свойстве Значение (Value) хранится комплексное число, свойство Минимум (Minimum) применяется отдельно к действительной и мнимой деталям.

При сохранении структуры в свойстве Value объект игнорирует свойство Minimum. Вместо этого используйте Simulink.Bus объект в качестве типа данных объекта параметра и укажите минимальное значение для каждого поля с помощью элементов объекта шины. См. раздел Управление типами данных полей и признаками путем создания объекта параметра.

Если значение меньше минимального значения или минимальное значение выходит за пределы диапазона типа данных объекта, Simulink генерирует предупреждение. При обновлении диаграммы или запуске моделирования Simulink генерирует ошибку.

Дополнительные сведения об использовании этого свойства в Simulink см. в разделе Указание минимальных и максимальных значений для параметров блока.

Максимальное значение, которое может иметь параметр. Значение по умолчанию пустое, что означает, что значение параметра не имеет максимального значения. Укажите вещественное значение double скаляр.

Если в свойстве Value хранится комплексное число, свойство Maximum применяется отдельно к действительной и мнимой деталям.

При сохранении структуры в свойстве Value объект игнорирует свойство Maximum. Вместо этого используйте Simulink.Bus объект в качестве типа данных объекта параметра и укажите максимальное значение для каждого поля с помощью элементов объекта шины. См. раздел Управление типами данных полей и признаками путем создания объекта параметра.

Если значение больше максимального значения или если максимальное значение выходит за пределы диапазона типа данных объекта, Simulink генерирует предупреждение. При обновлении диаграммы или запуске моделирования Simulink генерирует ошибку.

Дополнительные сведения об использовании этого свойства в Simulink см. в разделе Указание минимальных и максимальных значений для параметров блока.

Для объектов параметров с типом данных с фиксированной точкой минимальное значение, которое может иметь параметр, задается как сохраненное целое значение. Значение получается из реального значения Minimum. Это свойство доступно только в диалоговом окне свойств.

Для объектов параметров с типом данных с фиксированной точкой максимальное значение, которое может иметь параметр, задается как сохраненное целое значение. Значение получается из реального значения Maximum. Это свойство доступно только в диалоговом окне свойств.

Физическая единица, в которой выражено это значение (например, дюймы). Чтобы указать единицу измерения, начните вводить текст в текстовом поле. При вводе параметр отображает возможные совпадения строк единиц измерения. Дополнительные сведения см. в разделе Спецификация единиц измерения в моделях Simulink.

Класс хранения этого объекта параметра. Панели инструментов создания кода Simulink используют это свойство для выделения памяти для объекта этого параметра в сгенерированном коде.

Дополнительные сведения см. в разделах Конфигурация генерации кода C для элементов интерфейса модели (Simulink Coder) и Выбор класса хранения для управления представлением данных в сгенерированном коде (Embedded Coder).

Альтернативное имя этого параметра в созданном коде.

Граница выравнивания данных для генерации кода, заданная в байтах. Начальный адрес памяти для данных, выделенных для параметра, кратен значению параметра «Выравнивание». Значение по умолчанию: -1, которая указывает, что генератор кода определяет оптимальное выравнивание на основе использования. В противном случае укажите положительное целое число, которое является степенью 2, не превышающей 128. Дополнительные сведения см. в разделе Выравнивание данных для замены кода (встроенный кодер).

Спецификация для настройки объекта параметра в качестве аргумента модели (см. раздел Параметризация экземпляров повторно используемой ссылочной модели). Это свойство появляется только в том случае, если объект параметра находится в рабочем пространстве модели.

Пользовательское описание этого объекта параметра. Это свойство используется для документирования значимости объекта параметра в алгоритме.

При наличии лицензии Embedded Coder ® это описание можно настроить на отображение в созданном коде в виде комментария. См. раздел Описания объектов данных Simulink (встроенный кодер).
