В отличие от виртуальных шин, которые могут объединять сигналы, имеющие разное время выборки, все сигналы в невиртуальной шине должны иметь одинаковое время выборки.
Чтобы сгруппировать сигналы с различными временами выборки в невиртуальной шине, сделайте времена выборки входных сигналов одинаковыми, вставив блоки Rate Transition.

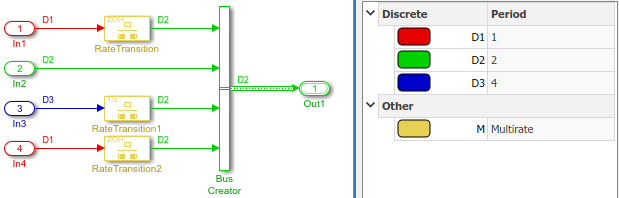

Предположим, модель создает невиртуальную шину с помощью блока Bus Creator. Для стандартизации времени выборки входных сигналов модель использует три блока Rate Transition перед блоком Bus Creator.

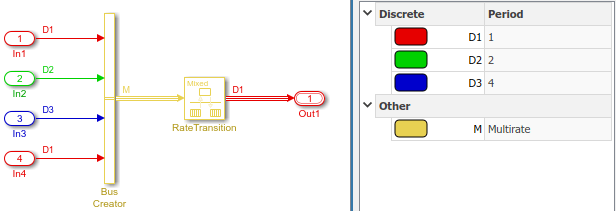

Предположим, что другая модель преобразует виртуальную шину в невиртуальную шину с помощью блока Outport корневого уровня. Для стандартизации времени выборки элементов виртуальной шины модель использует один блок Rate Transition перед блоком Outport.
В качестве альтернативы укажите одинаковое время выборки в каждом блоке, который генерирует элемент шины.
Совет
Для вывода многоскоростной виртуальной шины из модели используйте блоки Out Bus Element.
