В этом примере показано, как выполнять шаги вперед и назад при моделировании.
В подсказке MATLAB ® введите
vdp
В редакторе Simulink ® для vdp щелкните,
чтобы открыть диалоговое окно Опции шага моделирования (Simulation Stepping Options).
В диалоговом окне установите флажок Включить возврат и нажмите кнопку ОК.
На вкладке Моделирование (Simulation) нажмите кнопку Шаг вперед (Step Forward
) один раз.
Моделирование моделируется на один шаг, и программа сохраняет снимок моделирования для этого шага.

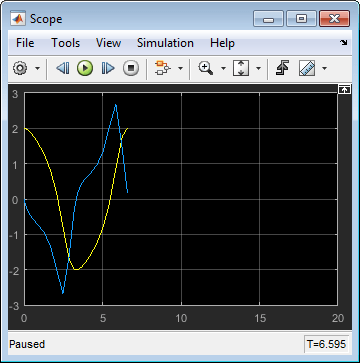

Снова нажмите кнопку Step Forward (шаг вперед), чтобы выполнить шаг вперед и сохранить данные моделирования. Всего 25 шагов вперед дают следующие результаты моделирования:
Необходимо выполнить шаг вперед, чтобы создать состояние моделирования, необходимое для операции обратного шага. Это означает, что вы должны сначала сделать шаг вперед, прежде чем вы можете сделать шаг назад через те же шаги.

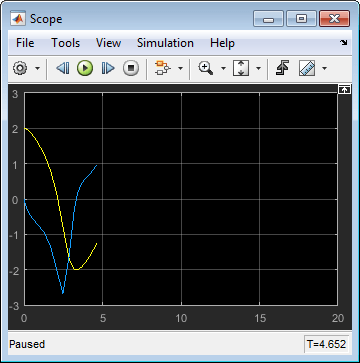

На вкладке Моделирование нажмите кнопку Шаг назад
четыре раза, чтобы перейти назад к изображенному ниже снимку моделирования.
