В этом примере показано, как исключить блок усиления и все блоки исходящего порта из проверки Model Advisor во время анализа Model Advisor. Исключение отдельных блоков из проверок ограничивает объем анализа и может сэкономить время при разработке и проверке модели.
В командной строке MATLAB ® введитеsldemo_mdladv.
В окне модели на вкладке Моделирование (Modeling) выберите Мастер модели (Model Advisor), чтобы открыть Мастер модели (Model Advisor). Откроется диалоговое окно Выбор системы - Консультант по модели (System Selector - Model Advisor). Нажмите кнопку ОК.
На левой панели окна Model Advisor разверните меню По продукту > Simulink. Установите флажок Показать отчет после выполнения (Show report after run), чтобы увидеть HTML-отчет о результатах проверки после выполнения проверки.
Примечание
Если папка По продукту (By Product) не отображается в окне Мастер модели (Model Advisor), выберите Показать по папке продукта (Show By Product Folder) в диалоговом окне Настройки (Settings) > Настройки (Preferences).
Выполните выбранные проверки, нажав кнопку Выполнить выбранные проверки. После выполнения проверок помощником по модели в HTML-отчете результаты проверки отображаются в окне браузера. При установке флажка Identify unconnected lines, input ports и output ports выдается предупреждение.
На левой панели окна Model Advisor установите флажок По продукту > Simulink > Идентифицировать несвязанные линии, входные порты и выходные порты.
В окне Мастер модели (Model Advisor) нажмите кнопку Включить подсветку (Enable highlighting) ().
Откроется окно модели. Блоки, вызывающие предупреждение о проверке идентификации несвязанных линий, входных портов и выходных портов, выделены желтым цветом.
Откроется окно Подсветка помощника по модели (Model Advisor Highlighting) со ссылкой на окно Консультант по модели (Model Advisor). В окне Мастер модели (Model Advisor) можно найти дополнительные сведения о результатах проверки и о том, как исправить условие предупреждения.
После просмотра результатов проверки исключите Gain2 блок из всех проверок Model Advisor:

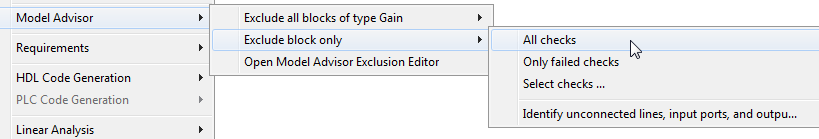

В окне модели щелкните правой кнопкой мыши блок Gain2 и выберите «Помощник по модели» > «Исключить только блок» > «Все проверки».
В диалоговом окне Редактор исключений помощника по модели (Model Advisor Exclusion Editor) дважды щелкните в первой строке поля Сводка (Summary) и введите Exclude gain block.
Нажмите кнопку ОК, чтобы сохранить исключение в файле модели.
После просмотра результатов проверки исключите все блоки Outport из проверки Identify unconnected lines, input ports и output ports:
Щелкните правой кнопкой мыши блок Out4 и выберите "Помощник по модели" > "Исключить все блоки типа" Выходной ">" Идентифицировать несвязанные линии "," Входные порты "и" Выходные порты ".
В диалоговом окне Редактор исключений помощника по модели (Model Advisor Exclusion Editor) нажмите кнопку ОК, чтобы сохранить исключение в файле модели.
На левой панели окна Model Advisor выберите По продукту > Simulink, а затем:
Установите флажок Показать отчет после выполнения (Show report after run).
Щелкните Выполнить выбранные проверки (Run Selected Checks), чтобы выполнить анализ помощника по модели.
После завершения анализа в Model Advisor можно просмотреть информацию об исключении для проверки идентификации несвязанных линий, портов ввода и портов вывода в:

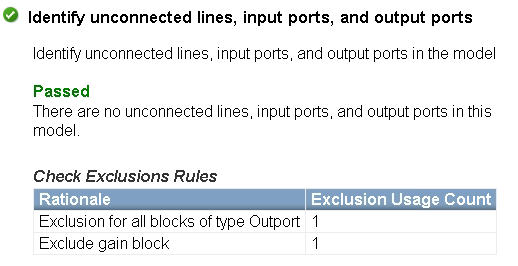

HTML-отчет:

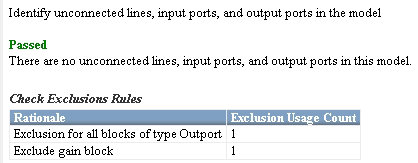

Окно «Консультант по модели». На левой панели окна Model Advisor выберите По продукту > Simulink > Идентификация несвязанных линий, входных портов и выходных портов.
Закрыть sldemo_mdladv.
