При наличии лицензии Simulink ® Check™ можно выявить проблемы совместимости ранее в процессе конструирования модели с помощью проверки времени редактирования. Проверка времени редактирования предоставляет визуальные подсказки для некоторых нарушений проверки кода Simulink Inspector™. В редакторе модели выделенные блоки предупреждают о проблемах при проектировании модели. Наведите курсор на выделенный блок для получения информации о нарушении.
Чтобы использовать проверку времени редактирования для проверки совместимости модели с Simulink Code Inspector при редактировании, выполните следующие действия.
Открыть пример модели rtwdemo_counter путем ввода имени модели в окне команд.
Чтобы включить проверку времени правки для модели, на вкладке Моделирование (Modeling) выберите Мастер модели (Model Advisor) > Править-проверки времени (Edit-Time Checks). После выбора этой опции Model Advisor предоставляет визуальные подсказки по нескольким проблемам соответствия стандартам.
Чтобы настроить проверку времени правки для оценки модели на наличие проблем, характерных для проверки кода, сначала выберите Мастер модели (Model Advisor) > Настроить проверку времени правки (Customize Edit-Time Checks).

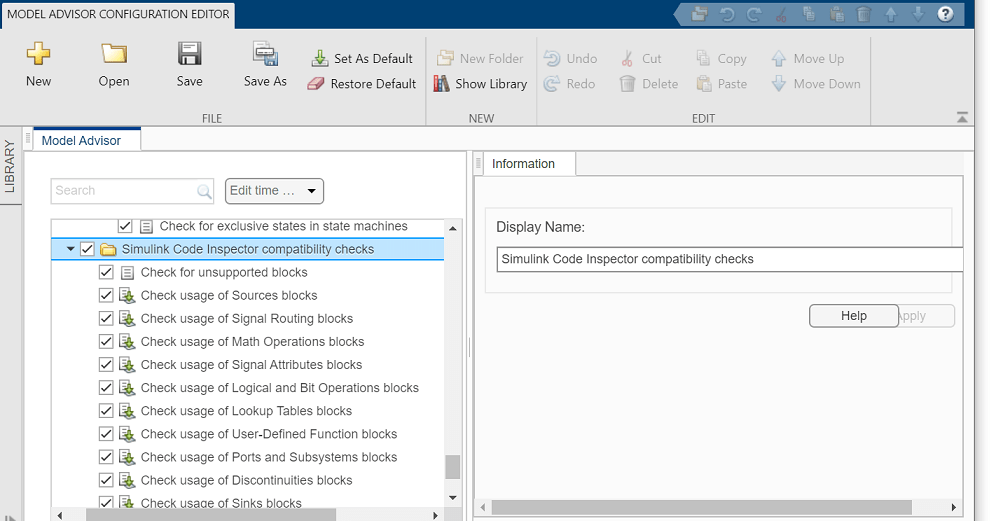

В редакторе конфигурации Model Advisor для отображения только тех проверок, которые поддерживаются для проверки времени редактирования, выберите Edit-time supported checks из раскрывающегося списка в левом верхнем углу.
На панели «Помощник по модели» установите флажок «Проверки совместимости инспектора кода Simulink».
Сохраните текущую конфигурацию и нажмите кнопку Задать как значение по умолчанию.
Если проверка появляется в нескольких папках дерева Model Advisor, для проверки времени правки в Model Advisor приоритет отдается сдаче на хранение в пользовательской папке. Если проверка не находится в пользовательской папке, приоритет переходит к проверке в папке «По заданию» и, наконец, к проверке в папке «По изделию».

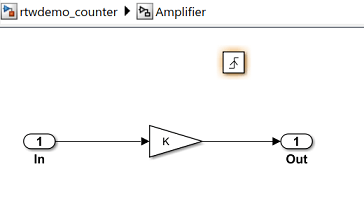

При редактировании модели выделенные блоки предупреждают о проблемах совместимости.

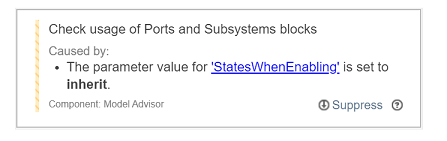

Чтобы просмотреть нарушение проверки, щелкните значок ошибки или предупреждения над выделенным блоком. Откроется окно диагностики, содержащее информацию о проблеме моделирования, которая нарушает проверку Model Advisor. Если блок нарушает проверки, используйте окно диагностики для просмотра проблем. Для каждой проблемы можно использовать диагностическое окно, чтобы:
Просмотрите причину проблемы.
Щелкните знак вопроса, чтобы получить доступ к подробной документации о проверке нарушенных моделей.
Проигнорируйте предупреждение для блока и добавьте блок в список исключений для этой проверки, нажав кнопку «Подавить».
После изменения значения помеченного параметра на совместимое предупреждение исключается.
