Чтобы выбрать блоки модели Simulink ® для настройки в настройщике системы управления:
На вкладке «Настройка» нажмите «Выбрать
блоки». Откроется диалоговое окно «Выбор настроенных блоков».
Нажмите кнопку «Добавить блоки». Тюнер системы управления анализирует модель, чтобы найти блоки, которые можно настроить.

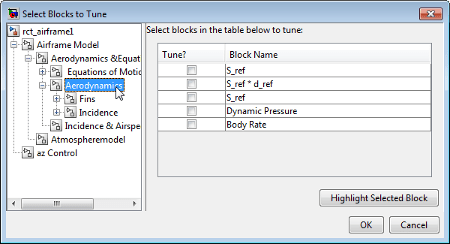

В диалоговом окне «Выбор блоков для настройки» используйте узлы левой панели для перемещения по структуре модели в подсистему, содержащую блоки, которые требуется настроить. Проверить Тюн? для блоков, которые вы хотите настроить. Параметры блоков, которые не проверяются, остаются постоянными при настройке модели.
Совет
Чтобы найти блок в модели, выберите блок в списке Имя блока (Block Name) и щелкните Подсветить выбранный блок (Highlight Selected Block).
Нажмите кнопку OK. Диалоговое окно «Выбор настроенных блоков» теперь отражает добавленные блоки.
Чтобы импортировать текущее значение блока из модели в текущую конструкцию в настройщике системы управления, выберите блок в списке «Блоки» и нажмите кнопку «Синхронизировать из модели». Это полезно, когда вы настроили блок в настройщике системы управления, но хотите восстановить исходное значение этого блока. Чтобы сохранить текущую конструкцию перед восстановлением значения блока, на вкладке «Система управления» нажмите кнопку «Сохранить
».
