С помощью проверки компонентов можно протестировать конструкторский компонент в модели с помощью одного из следующих подходов:
Анализ системы. В контексте модели, содержащей компонент, используется систематическое моделирование контроллеров с замкнутым контуром для проверки компонентов в модели системы управления. Затем можно протестировать алгоритмы управления с помощью модели.
Анализ компонентов. В качестве автономных компонентов для высокого уровня уверенности в алгоритме компонентов проверьте компонент в изоляции от остальной части системы.
Проверка автономных компонентов обеспечивает несколько преимуществ:
Анализ можно использовать для сосредоточения внимания на тех частях конструкции, которые невозможно проверить из-за физических ограничений контролируемой системы.
Для моделирования с разомкнутым контуром можно протестировать модель завода без управления обратной связью.
Этот подход можно использовать в тех случаях, когда модель еще не доступна или когда необходимо смоделировать модель системы управления в ускоренном режиме по причинам производительности.
Изолируя компонент для проверки и используя инструменты, предоставляемые программным обеспечением Simulink ® Coverage™, вы создаете тестовые примеры для расширения области тестирования для больших моделей. Вы можете:
Достижение 100% покрытия модели - если некоторые компоненты модели не регистрируют 100% покрытия, модель верхнего уровня не может достичь 100% покрытия. Проверяя эти компоненты по отдельности, можно создать тестовые примеры, которые полностью определяют интерфейс компонента, позволяя компоненту записывать 100% покрытия.
Отладка компонента (Debug the component) - чтобы убедиться, что каждый компонент модели удовлетворяет указанным требованиям к конструкции, можно создать тестовые примеры, которые проверяют, что определенные компоненты работают так, как они были разработаны.
Проверка надежности компонента - чтобы убедиться, что компонент правильно обрабатывает неожиданные входные данные и вычисления, можно создать тестовые примеры, генерирующие данные. Затем протестируйте возможности обработки ошибок в компоненте.

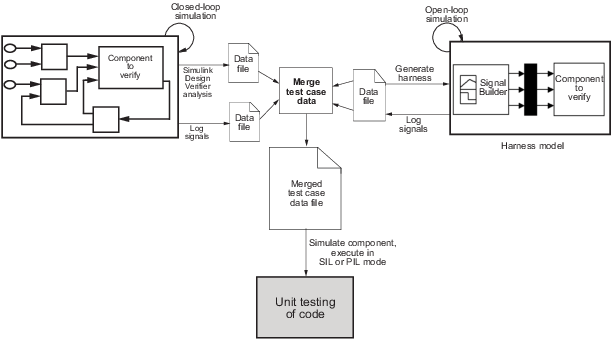

На этом рисунке показаны два подхода к проверке компонентов.
Выберите подход для проверки компонентов:
Для моделирования с замкнутым контуром проверьте компонент в контексте его модели контейнера, записав сигналы в этот компонент и сохранив их в файле данных. Если эти сигналы не составляют полный набор тестов, создайте модель электрического жгута и добавьте или измените контрольные примеры в построителе сигналов.
Для моделирования с разомкнутым контуром проверьте компонент независимо от модели контейнера путем извлечения компонента из модели контейнера и создания модели электрического жгута для извлеченного компонента. Добавьте или измените тестовые примеры в построителе сигналов и запишите сигналы в компонент модели кабельных трасс.
Подготовка компонента к проверке.
Создание и регистрация тестовых случаев. Можно также объединить данные тестового случая в один файл данных.
Файл данных содержит данные тестового случая для моделирования компонента. Если невозможно достичь ожидаемых результатов с определенным набором тестовых примеров, добавьте новые тестовые примеры или измените существующие тестовые примеры в файле данных. Объедините тестовые примеры в один файл данных.
Продолжайте добавлять или изменять тестовые примеры до тех пор, пока не будет достигнут набор тестов, соответствующий целям анализа.
Выполните тесты в режиме «программное обеспечение в контуре» или «процессор в контуре».
После получения полного набора тестов можно:
Смоделировать модель и выполнить тесты для:
Рекордное покрытие.
Запишите выходные значения для получения ожидаемых результатов.
Вызовите API Code Generation Verification (CGV), чтобы выполнить сгенерированный код для модели, содержащей компонент в режиме моделирования, программного обеспечения в цикле (SIL) или процессора в цикле (PIL).
Примечание
Для выполнения модели в различных режимах выполнения используется API CGV для проверки числовой эквивалентности результатов. См. раздел Проверка генерации программного кода (встроенный кодер).
Используйте анализ компонентов для проверки:
Блоки модели
Атомные подсистемы
Атомные подшарты Stateflow ®
В зависимости от типа компонента выполните одно из следующих действий.
Блоки модели - открытие ссылочной модели.
Атомарные подсистемы - Извлеките содержимое подсистемы в собственную модель Simulink.
Атомарные подшаблоны - извлечение содержимого атомарного подшаблона Stateflow в собственную модель Simulink.
Создание модели кабельных трасс для:
Ссылочная модель
Извлеченная модель, содержащая содержимое атомной подсистемы или атомной подшарницы
Добавьте или измените контрольные примеры в построителе сигналов модели кабельных трасс.
Запишите входные сигналы из Signal Builder в блок тестирования.
Повторяйте шаги 3 и 4 до тех пор, пока набор тестов не будет удовлетворен.
Объедините данные тестового случая в один файл.
В зависимости от целей, выполните одно из следующих действий:
Выполните тесты для:
Рекордное покрытие.
Запишите выходные значения и убедитесь, что они равны ожидаемым значениям.
Вызовите API Code Generation Verification (CGV) для выполнения тестовых примеров в режиме программного обеспечения в цикле (SIL) или в режиме процессора в цикле (PIL) для сгенерированного кода модели, содержащей компонент.
Если тестовые примеры не достигают ожидаемых результатов, повторите шаги 3- 5.
Используйте анализ системы для:
Проверьте блок Model в контексте модели контейнера блока.
Анализ контроллера с замкнутым контуром.
Запишите входные сигналы в компонент путем моделирования модели контейнера или проанализируйте модель с помощью программного обеспечения Simulink Design Verifier™.
Если требуется добавить тестовые примеры в набор тестов или изменить существующие тестовые примеры, создайте модель электрического жгута с зарегистрированными сигналами.
Добавьте или измените контрольные примеры в построителе сигналов в модели кабельных трасс.
Запишите входные сигналы из Signal Builder в блок тестирования.
Повторяйте шаги 3 и 4 до тех пор, пока набор тестов не будет удовлетворен.
Объедините данные тестового случая в один файл.
В зависимости от целей выполните одно из следующих действий.
Выполните тесты для:
Рекордное покрытие.
Запишите выходные значения и убедитесь, что они равны ожидаемым значениям.
Вызовите API Code Generation Verification (CGV) для выполнения тестовых примеров в режиме программного обеспечения в цикле (SIL) или в режиме процессора в цикле (PIL) для сгенерированного кода модели.
Если тестовые примеры не достигают ожидаемых результатов, повторите шаги 3- 5.
