Запустите приложение реального времени с помощью сгенерированного кода для наблюдения за поведением модели в реальном времени. Эта процедура использует модель Simulink ®slrt_ex_osc_rt. Чтобы открыть модель, в окне команды MATLAB введите:
open_system(fullfile(matlabroot, 'toolbox', 'slrealtime', ... 'examples', 'slrt_ex_osc_rt'))
Необходимо выполнить шаги в разделе Подготовка приложения в режиме реального времени с использованием языка MATLAB. В модели выберите выходной сигнал и отметьте сигнал для регистрации с помощью инспектора данных моделирования.
В этом примере для запуска и остановки приложения в реальном времени используются функции в окне команд MATLAB. Дополнительные сведения см. в разделе Target функции объекта.
Запустите целевой компьютер.
На целевом компьютере отображается сеанс 1 (по умолчанию) и монитор состояния целевого компьютера.
Откройте инспектор данных моделирования. В окне команды MATLAB введите:
Simulink.sdi.view
Запустите приложение в реальном времени. В окне команды MATLAB введите:
start(tg)

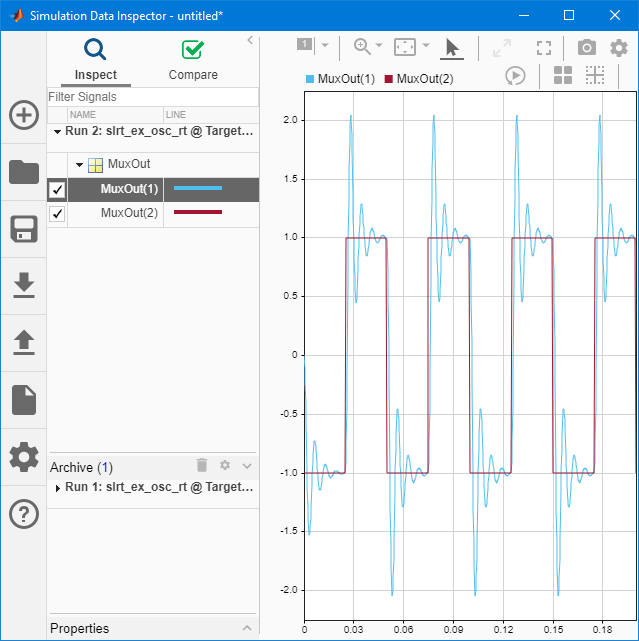

Обратите внимание, что приложение в реальном времени начинает работать на целевом компьютере. Монитор состояния отображает информацию при выполнении приложения в реальном времени. Инспектор данных моделирования отображает данные сигнала.
Остановите приложение в реальном времени. В окне команд введите:
stop(tg)
Для контроля состояния события Target установите прослушиватель событий объекта.
Для просмотра монитора состояния с компьютера разработки можно использовать PuTTY для открытия SSH-клиента и запуска приложения монитора состояния. /usr/target/bin/statusmonitor на целевом компьютере.
Дополнительные сведения см. в разделе Монитор состояния целевого компьютера.
