Чтобы наблюдать за поведением модели не в реальном времени, смоделируйте модель Simulink ®.
Эта процедура использует модель Simulink slrt_ex_osc_nrt. Чтобы открыть модель, в окне команды MATLAB введите:
open_system(fullfile(matlabroot, 'toolbox', 'slrealtime', ... 'examples', 'slrt_ex_osc_nrt'))
Перед запуском моделирования загрузите эту модель. На вкладке Моделирование (Modeling) щелкните Параметры модели (Model Settings). Включить импорт/экспорт данных > Переменная времени tout и Импорт/экспорт данных > Выходная переменная yout.
В окне команды MATLAB введите:
output=sim('slrt_ex_osc_nrt','SimulationMode','normal');
Сигнал от генератора сигналов записывается в память через блок Outport.
После завершения моделирования Simulink введите:
plot(output.get('tout'), output.get('yout'))

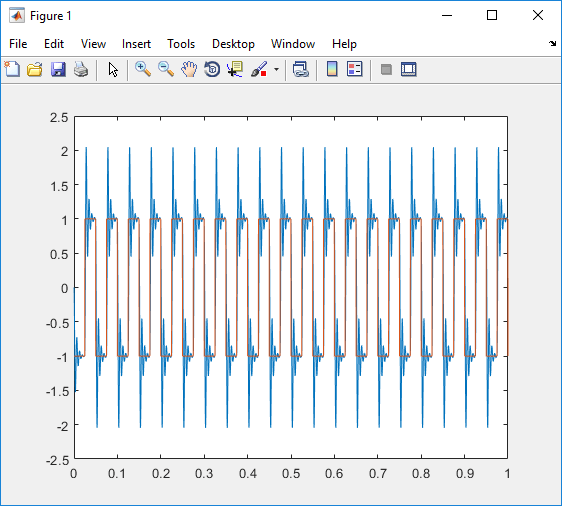

MATLAB ® открывает окно графика и отображает выходной отклик.
При изменении цели создания кода модели на slrealtime.tlc, построить модель и запустить приложение реального времени, данные сигнала для MuxOut сигнал посылается инспектору данных моделирования. Данные сигнала можно экспортировать из инспектора данных моделирования. Дополнительные сведения см. в разделе Программный контроль и сравнение данных.
