Параметры блока определяют значения для блоков в модели. Например, параметры блока включают номера каналов для многоканальных плат, диапазоны входного и выходного напряжения и время выборки. Сведения о настройке параметров блоков для модулей ввода-вывода Speedgoat см. в документации по Speedgoat по адресу www.speedgoat.com/help.
Эта процедура использует модель Simulink ®slrt_ex_osc . Чтобы открыть эту модель, в окне команды MATLAB введите:
open_system(fullfile(matlabroot, 'toolbox', 'slrealtime', ... 'examples', 'slrt_ex_osc'))

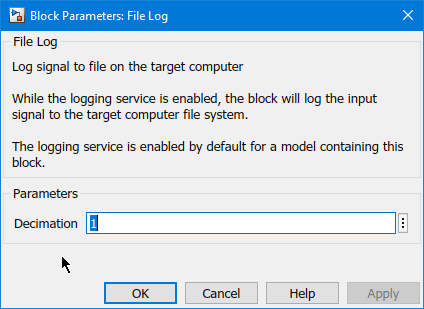

В редакторе Simulink дважды щелкните на блоке «Журнал файлов».
Заполните диалоговое окно «Журнал файлов». Например, введите значение прореживания, чтобы уменьшить сбор данных журнала файлов.
При изменении значений параметров блока с помощью диалогового окна параметров блока изменения вступают в силу при создании приложения реального времени. Можно также изменять значения параметров в приложении реального времени без перестроения приложения. Дополнительные сведения см. в разделах Настраиваемые параметры блоков и Настраиваемые глобальные параметры.
