Для просмотра отслеживания в модели можно выделить объекты модели, имеющие связи требований.
Если вы работаете в редакторе Simulink ® и хотите увидеть, какие объекты модели в slvnvdemo_fuelsys_officereq у модели есть требования, выполните следующие действия:
Откройте пример модели:
Выберите Подсветка покрытия в приложении Покрытие.
Два типа подсветки указывают объекты модели с требованиями:
Желтая подсветка обозначает объекты, имеющие ссылки на требования для самого объекта.

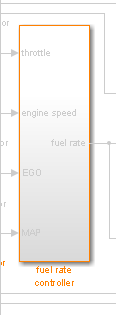

Оранжевый контур указывает объекты, например подсистемы, дочерние объекты которых имеют связи требований.
Объекты, не имеющие требований, окрашены в серый цвет.
Можно удалить подсветку из модели из приложения Покрытие (Coverage). Можно также щелкнуть правой кнопкой мыши в любом месте модели и выбрать Удалить подсветку (Remove Highlighting).
При подсвечивании модели можно управлять моделью и ее содержимым.
Если вы работаете в обозревателе моделей и хотите увидеть, какие объекты модели имеют требования, выполните следующие действия.
Откройте пример модели:
На вкладке Моделирование (Modeling) щелкните Обозреватель моделей (Model Explorer).
Чтобы выделить все объекты модели с требованиями, щелкните значок Подсветить объекты с требованиями на модели ().
Откроется окно Редактор симуляторов (Simulink Editor), и все объекты в модели с требованиями будут подсвечены.
Примечание
При использовании 64-разрядной версии MATLAB ® при переходе к требованию в PDF-файле файл открывается в начале документа, а не в указанном месте.
