Можно создать ссылки отслеживания требований для записей в словарях данных Simulink ®. Процесс аналогичен связыванию для других объектов модели. В обозревателе моделей щелкните правой кнопкой мыши словарную статью данных, выберите «Требования» и выберите одну из опций связывания на основе выбора. Можно также использовать редактор ссылок.
В этом примере показана ссылка на статью словаря данных.
Войти sldemo_fuelsys_dd_controller в командной строке для открытия sldemo_fuelsys_dd_controller.
Откройте связанный словарь данных. Щелкните значок данных модели в левом нижнем углу модели, затем щелкните ссылку Внешние данные.
На панели Иерархия модели (Model Hierarchy) Обозревателя моделей (Model Explorer) в узле Внешние данные (External Data) разверните узел sldemo_fuelsys_dd_controller узел словаря данных.
Выберите «Конструкторские данные».
Вы свяжете PumpCon к параметру Pumping Constant таблица подстановки в модели.
Откройте окно airflow_calc и выберите Pumping Constant таблица подстановки.

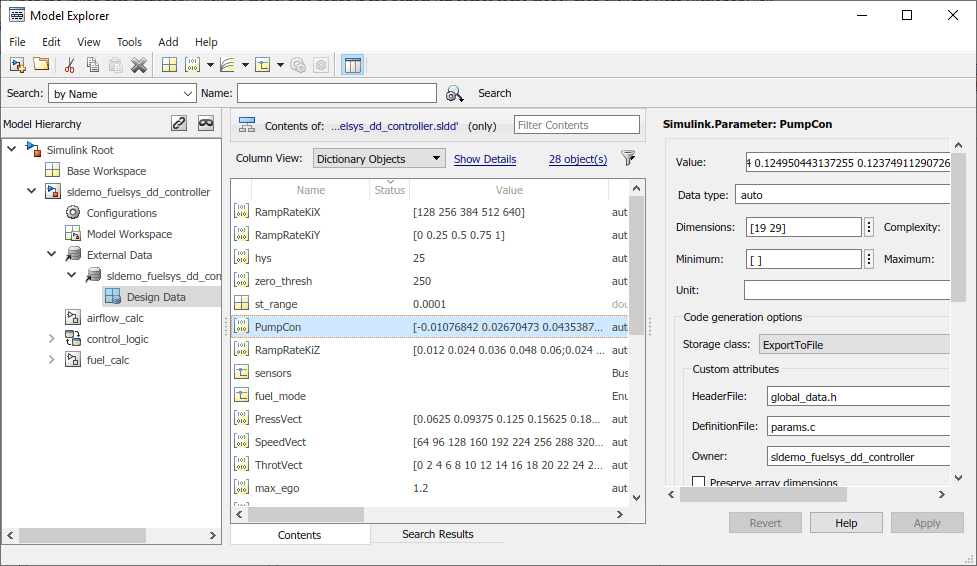

В обозревателе моделей щелкните правой кнопкой мыши значок PumpCon и выберите «Требования» > «Связь с выбором» в Simulink.
Два объекта связаны.
Проверьте ссылку. Щелкните правой кнопкой мыши PumpCon и выберите «Требования», затем выберите ярлык навигации в верхней части подменю «Требования». Simulink подсвечивает таблицу подстановки.
