plotOneSignalToFile

Класс: sltest.testmanager.StartResultReport
Пакет: sltest.testmanager

Сохранить печать сигнала в файл

Синтаксис

plotOneSignalToFile(obj,filePath,onesig,isComparison)

Описание

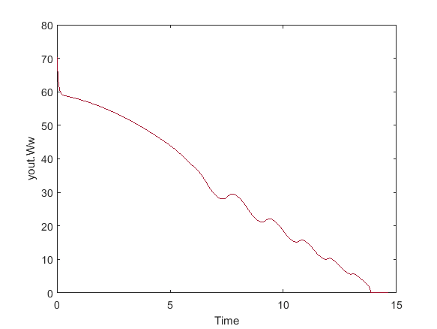

plotOneSignalToFile(obj,filePath,onesig,isComparison) сохраняет график сигнала в файл изображения PNG. Если график сигнала представляет собой сравнение, то сигнал базовой линии, разность и допуск отображаются на одном графике.

Входные аргументы

развернуть все

`obj` - Объект отчета о тестировании
`sltest.testmanager.TestResultReport` объект

Протокол испытаний, указанный как sltest.testmanager.TestResultReport объект.

`filePath` - Путь к файлу изображения
символьный вектор

Путь к файлу и имя изображения, которое требуется сохранить, указанные как символьный вектор.

`onesig` - Результирующий сигнал
`sltest.testmanager.ReportUtility.Signal` объект

Результирующий сигнал, указанный как sltest.testmanager.ReportUtility.Signal объект.

`isComparison` - Индикатор сравнения
`true` | `false`

Флаг, указывающий, является ли сигнал сигналом из прогона сравнения или нет, заданный как логический, true или false.

См. также

sltest.testmanager.TestResultReport

Темы

Представлен в R2016a
