Программно задать метки в состояниях и переходах

При использовании API Stateflow ® укажите метки состояний и переходов, назначив вектор символов LabelString собственность.

Для извлечения частей метки состояния или перехода используйте свойства Stateflow.State и Stateflow.Transition объекты, перечисленные в этой таблице.

Объект API	Собственность	Описание
`Stateflow.State`	`DuringAction`	Текст в `during` действие в этом состоянии. Это свойство не поддерживается в диаграммах Мура.
	`EntryAction`	Текст в `entry` действие в этом состоянии. Это свойство не поддерживается в диаграммах Мура.
	`ExitAction`	Текст в `exit` действие в этом состоянии. Это свойство не поддерживается в диаграммах Мура.
	`MooreAction`	Текст в действии в этом состоянии. Это свойство поддерживается только в диаграммах Мура. Дополнительные сведения см. в разделе Правила проектирования диаграмм Мура.
	`Name`	Имя этого состояния.
	`OnAction`	Текст в `on` действия в этом состоянии, анализируемые как массив ячеек этой формы: {'trigger1','action1',...,'triggerN','actionN'} Это свойство не поддерживается в диаграммах Мура.
`Stateflow.Transition`	`Condition`	Текст в условии этого перехода.
	`ConditionAction`	Текст в действии условия для этого перехода.
	`TransitionAction`	Текст в действии перехода для этого перехода.
	`Trigger`	Текст в триггере этого перехода.

За исключением Name, все эти свойства доступны только для чтения. Дополнительные сведения о синтаксисе меток состояния и перехода см. в разделах Метки состояния и Метки перехода.

Ввод меток при переходах

Предположим, что tr является Stateflow.Transition объект, соответствующий переходу. Можно назначить метку, определяющую триггер, условие и действие условия для этого перехода, введя:

tr.LabelString = 'trigger[guard]{action();}';

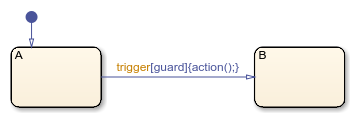

Transition with a trigger, a condition, and a condition action.

Чтобы извлечь триггер, условие и действие условия, указанные меткой перехода, введите:

trigger = tr.Trigger

trigger =

    'trigger'

cond = tr.Condition

cond =

    'guard'

action = tr.ConditionAction

action =

    'action();'

Ввод многострочных меток в состояниях

Существует два эквивалентных способа ввода многострочных меток для состояний и переходов. Например, Предположим, что sA является Stateflow.State объект, соответствующий состоянию. Ввод многострочной метки с помощью entry и during действия, можно:

Вызов функции MATLAB ®sprintf и использовать escape-последовательность \n для вставки новых символов строки:
```
str = sprintf('A\nen: action1();\ndu: action2();\nen,du: action3();');
sA.LabelString = str;
```
Введите конкатенированное текстовое выражение, использующее целое число 10 в качестве ASCII-эквивалента символа новой строки:
```
str = ['A',10, ...
    'en: action1();',10, ...
    'du: action2();',10, ...
    'en,du: action3();'];
sA.LabelString = str;
```

State with entry and during actions.

Чтобы извлечь имя состояния, entry действия, и during действие, указанное меткой состояния, введите:

name = sA.Name

name =

    'A'

entry = sA.EntryAction

entry =

    ' action1();
      action3();'

during = sA.DuringAction

during =

    ' action2();
      action3();'
