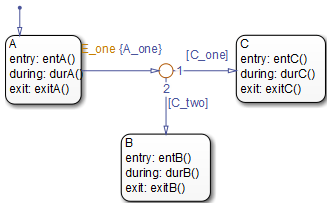

В этом примере показано поведение простого действия условия в пути перехода с несколькими сегментами. Диаграмма использует неявный порядок исходящих переходов (см. Неявный порядок).
Первоначально чарт спит. Государство A активен. Условия C_one и C_two являются ложными. Событие E_one происходит и пробуждает диаграмму, которая обрабатывает событие от корня вниз по иерархии:
Корень диаграммы проверяет наличие допустимого перехода в результате E_one. Допустимый сегмент перехода из состояния A обнаруживается соединительное соединение. Действие условия A_one обнаруживается в действительном сегменте перехода и немедленно выполняется и завершается. Государство A все еще активен.
Поскольку условия для сегментов перехода к возможным адресатам являются ложными, ни один из полных переходов не является действительным.
Государство A во время действий (durA()) выполнить и завершить.
Государство A остается активным.
Диаграмма возвращается в сон.
Эта последовательность завершает выполнение этой диаграммы Stateflow ®, связанной с событиемE_one когда состояние A изначально активен.
В этом примере показано поведение простого условия и действия перехода, указанного для перехода из одного исключающего состояния (ИЛИ) в другое.
Первоначально чарт спит. Государство A активен. Состояние C_one является правдой. Событие E_one происходит и пробуждает диаграмму, которая обрабатывает событие от корня вниз по иерархии:
Корень диаграммы проверяет наличие допустимого перехода в результате E_one. Допустимый переход из состояния A указывать B обнаружен. Условие C_one является правдой. Действие условия A_one обнаруживается при действительном переходе и немедленно выполняется и завершается. Государство A все еще активен.
Государство A действия выхода (ExitA()) выполнить и завершить.
Государство A помечен как неактивный.
Действие перехода A_two выполняется и завершается.
Государство B помечен как активный.
Государство B действия ввода (entB()) выполнить и завершить.
Диаграмма возвращается в сон.
Эта последовательность завершает выполнение этой диаграммы Stateflow, связанной с событием E_one когда состояние A изначально активен.
Действия условий и соединительные соединения используются для проектирования for конструкция цикла. В этом примере показано использование действия условия и соединительного соединения для создания for конструкция цикла. Диаграмма использует неявный порядок исходящих переходов (см. Неявный порядок).
См. раздел Конструкция цикла для просмотра поведения этого примера.

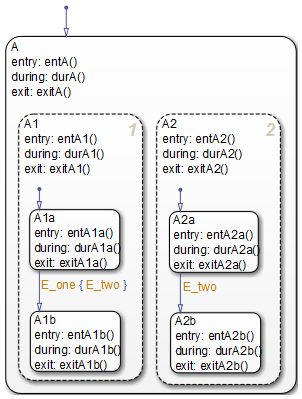

В этом примере показано, как использовать действия условий для немедленной трансляции событий в параллельные состояния (И). Диаграмма использует неявное упорядочение параллельных состояний (см. Неявное упорядочение параллельных состояний).
Для просмотра поведения этого примера см. раздел Широковещательные события в действиях условий.
Совет
Избегайте использования неориентированных трансляций локальных событий. Неориентированные трансляции локальных событий могут вызвать нежелательное рекурсивное поведение в диаграмме. Вместо этого отправляйте локальные события с помощью направленных широковещательных передач. Дополнительные сведения см. в разделе Широковещательная рассылка локальных событий для синхронизации параллельных состояний.
Можно задать уровень диагностики для обнаружения неориентированных трансляций локальных событий. В диалоговом окне Параметры конфигурации (Configuration Parameters) откройте панель Диагностика (Diagnostics) > Поток состояний (Stateflow) и задайте для параметра Undirected event broadcasts значение none, warning, или error. Значение по умолчанию: warning.
В этом примере показана нотация, которую следует избегать при использовании широковещательных передач событий в качестве действий условий, поскольку семантика приводит к циклическому поведению.
Первоначально чарт спит. Государство On активен. Событие E_one происходит и пробуждает диаграмму, которая обрабатывает событие от корня вниз по иерархии:
Корень диаграммы проверяет наличие допустимого перехода в результате E_one.
Допустимый переход из состояния On указывать Off обнаружен.
Действие условия для события широковещательной передачи перехода E_one.
Событие E_one обнаруживается при действительном переходе, который выполняется немедленно. Государство On все еще активен.
Трансляция события E_one пробуждает график второй раз.
Перейдите к шагу 1.
Этапы 1-5 продолжают выполняться циклически. Метка перехода, указывающая триггер для того же события, что и широковещательное событие действия условия, приводит к неустранимому циклическому поведению. Эта последовательность никогда не завершается, когда событие E_one является широковещательным и состоянием On активен.
Совет
Избегайте использования неориентированных трансляций локальных событий. Неориентированные трансляции локальных событий могут вызвать нежелательное рекурсивное поведение в диаграмме. Вместо этого отправляйте локальные события с помощью направленных широковещательных передач. Дополнительные сведения см. в разделе Широковещательная рассылка локальных событий для синхронизации параллельных состояний.
Можно задать уровень диагностики для обнаружения неориентированных трансляций локальных событий. В диалоговом окне Параметры конфигурации (Configuration Parameters) откройте панель Диагностика (Diagnostics) > Поток состояний (Stateflow) и задайте для параметра Undirected event broadcasts значение none, warning, или error. Значение по умолчанию: warning.
