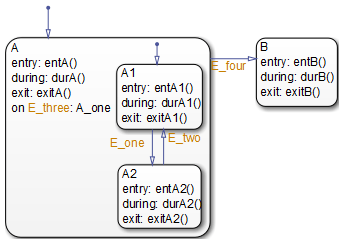

В следующем примере показано использование действий события в суперсостоянии.
Первоначально чарт спит. Государство A.A1 активен. Событие E_three происходит и пробуждает диаграмму, которая обрабатывает событие от корня вниз по иерархии:
Корень диаграммы проверяет наличие допустимого перехода в результате E_three. Допустимый переход не существует.
Государство A во время действий (durA()) выполнить и завершить.
Государство A выполняет и завершает on событие E_three действие (A_one).
Государство A проверяет его нижестоящие элементы на наличие допустимых переходов. Допустимые переходы отсутствуют.
Государство A1 во время действий (durA1()) выполнить и завершить.
Диаграмма возвращается в сон.
Эта последовательность завершает выполнение этой диаграммы Stateflow ®, связанной с событиемE_three.
