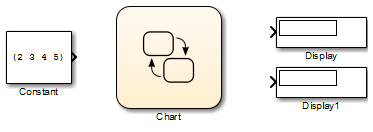

Создайте новую модель со следующими блоками:

Сохранить модель как call_stats_function_stateflow.

В модели дважды щелкните блок «Диаграмма».

Перетащите две функции MATLAB в пустую диаграмму, используя этот значок на панели инструментов:

В середине каждой функции MATLAB появляется текстовое поле с мигающим курсором.

Пометьте каждую функцию, как показано на рисунке:

Необходимо пометить функцию MATLAB своей подписью. Используйте следующий синтаксис:

[return_val1, return_val2,...] = function_name(arg1, arg2,...)

Можно указать несколько возвращаемых значений и несколько входных аргументов, как показано в синтаксисе. Каждое возвращаемое значение и входной аргумент могут быть скаляром, вектором или матрицей значений.

На диаграмме нарисуйте переход по умолчанию в конечное соединение со следующим действием условия:

{
mean = meanstats(invals);
stdev = stdevstats(invals);
}

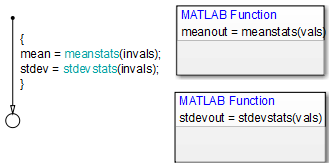

Диаграмма должна выглядеть примерно так:

На вкладке Моделирование (Modeling) в разделе Данные конструкции (Design Data) выберите Обозреватель моделей (Model Explorer).

На панели Иерархия модели (Model Hierarchy) Проводника моделей (Model Explorer) выберите функцию. meanstats.

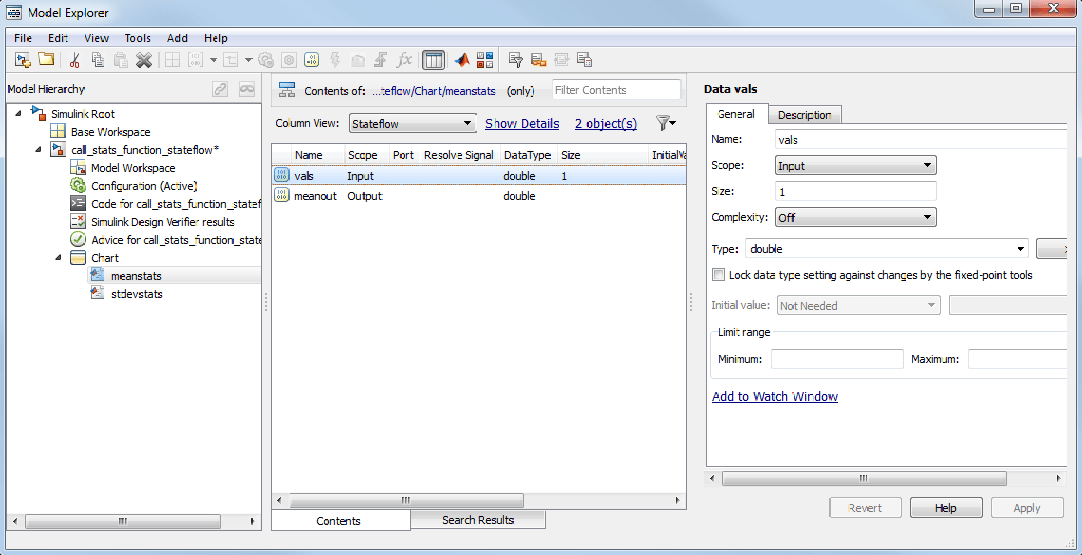

На панели «Содержимое» отображается входной аргумент vals и выходной аргумент meanout. Оба являются скалярами типа double по умолчанию.

Дважды щелкните значок vals строка в столбце Размер (Size) для установки размера vals кому 4.

На панели Иерархия модели (Model Hierarchy) Проводника моделей (Model Explorer) выберите функцию. stdevstats и повторите предыдущий шаг.

На панели Иерархия модели (Model Hierarchy) Обозревателя моделей (Model Explorer) выберите Chart и добавьте следующие данные:

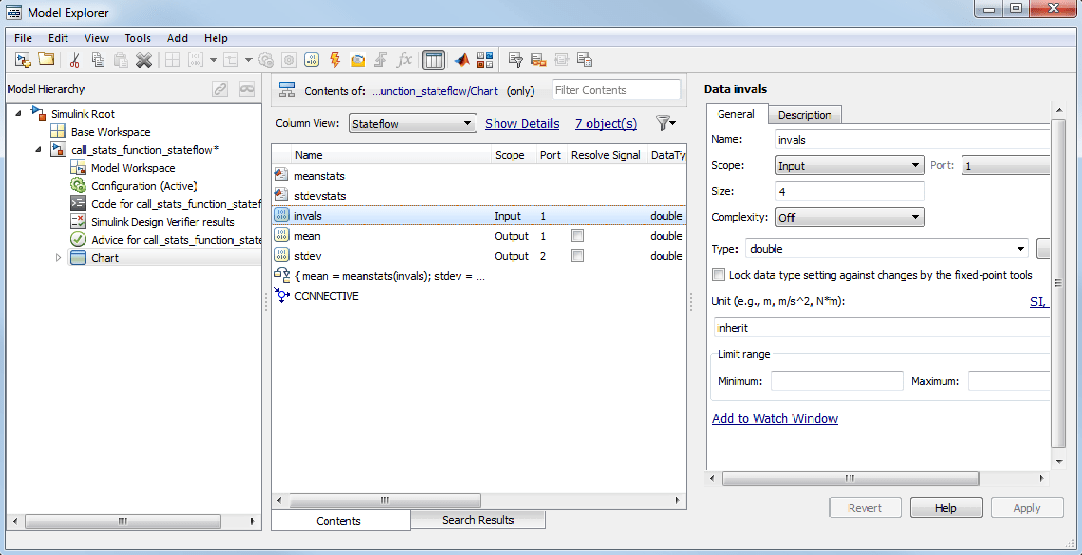

Теперь в обозревателе моделей должны отображаться следующие данные.

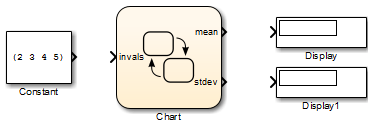

После добавления данных invals, mean, и stdev на диаграмме соответствующие входной и выходной порты отображаются в блоке Stateflow модели.

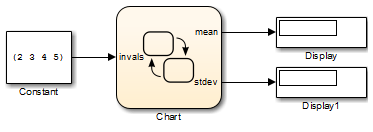

Подключите блоки константы и отображения к портам блока диаграммы и сохраните модель.

Открытие диаграммы в модели call_stats_function_stateflow.

В диаграмме откройте функцию. meanstats.

Появится редактор функций с заголовком:

function meanout = meanstats(vals)

Этот заголовок берется из метки функции на диаграмме. Заголовок можно редактировать непосредственно в редакторе, а изменения отображаются в диаграмме после закрытия редактора.

В строке после заголовка функции введите:

%#codegen

%#codegen директива компиляции помогает обнаруживать нарушения синтаксиса и семантики во время компиляции в функциях MATLAB, поддерживаемых для генерации кода.

Введите строчное пространство и следующий комментарий:

% Calculates the statistical mean for vals

Добавьте строку:

len = length(vals);

Функция length является примером встроенной функции MATLAB, которая поддерживается для генерации кода. Эту функцию можно вызвать непосредственно для возврата длины вектора аргумента vals. При построении цели моделирования длина функции реализуется с помощью сгенерированного кода C. Функции, поддерживаемые для генерации кода, отображаются в окне Функции и объекты, поддерживаемые для генерации кода C/C + + (кодер MATLAB).

Переменная len является примером неявно объявленных локальных данных. Он имеет тот же размер и тип, что и присвоенное ему значение - значение, возвращаемое функцией length, скаляр double. Дополнительные сведения об объявлении переменных см. в разделе Основы определения данных (кодер MATLAB).

Функция MATLAB обрабатывает неявно объявленные локальные данные как временные данные, которые существуют только при вызове функции и исчезают при ее выходе. Локальные данные для функции MATLAB в диаграмме можно объявить постоянными с помощью persistent конструкция.

Введите эту строку для вычисления значения meanout:

meanout = avg(vals,len);

Функция meanstats сохраняет среднее значение vals в данных Stateflow meanout. Поскольку эти данные определены для родительской диаграммы Stateflow, их можно использовать непосредственно в функции MATLAB.

Двумерные массивы с одной строкой или столбцом элементов рассматриваются как векторы или матрицы в функциях MATLAB. Например, в meanstats, аргумент vals является четырехэлементным вектором. Можно получить доступ к четвертому элементу этого вектора с помощью матричной нотации vals(4,1) или векторная нотация vals(4).

Функция MATLAB использует эти функции. avg и sum для вычисления значения mean. sum - функция, поддерживаемая для генерации кода. avg - локальная функция, которая будет определена позже. При разрешении имен функций функции MATLAB на диаграмме сначала ищут локальные функции, а затем функции, поддерживаемые для генерации кода.

Теперь введите следующую инструкцию:

coder.extrinsic('plot');

Введите эту строку для печати входных значений в vals против их векторного индекса.

plot(vals,'-+');

Напомним, что вы заявили plot быть внешней функцией, поскольку она не поддерживается для генерации кода. Когда функция MATLAB обнаруживает внешнюю функцию, она отправляет вызов в рабочую область MATLAB для выполнения во время моделирования.

Теперь определите локальную функцию avg, следующим образом:

function mean = avg(array,size)
mean = sum(array)/size;

Заголовок для avg определяет два аргумента, array и sizeи одно возвращаемое значение, mean. Локальная функция avg вычисляет среднее значение элементов в array делением их суммы на значение аргумента size.

Полный код функции meanstats выглядит следующим образом:

function meanout = meanstats(vals)
%#codegen

% Calculates the statistical mean for vals

len = length(vals);
meanout = avg(vals,len);

coder.extrinsic('plot');
plot(vals,'-+');

function mean = avg(array,size)
mean = sum(array)/size;

Сохраните модель.

Вернитесь на диаграмму, откройте функцию stdevstats и добавьте код для вычисления стандартного отклонения значений в vals. Полный код должен выглядеть следующим образом:

function stdevout = stdevstats(vals)
%#codegen

% Calculates the standard deviation for vals

len = length(vals);
stdevout = sqrt(sum(((vals-avg(vals,len)).^2))/len);

function mean = avg(array,size)
mean = sum(array)/size;

Сохраните модель еще раз.
