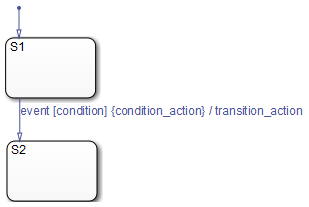

В следующем примере показан общий формат метки для перехода в состояние.
Диаграмма выполняет этот переход следующим образом:
При возникновении события состояние S1 проверяет исходящий переход с указанным соответствующим событием.
Если найден переход с соответствующим событием, условие для этого перехода ([condition]) оценивается.
Если condition true, condition_action выполняется.
При наличии действительного перехода в состояние назначения выполняется переход.
Государство S1 выполнен выход.
transition_action выполняется при выполнении перехода.
Государство S2 вводится.
В следующем примере показано поведение простого перехода, фокусирующегося на последствиях активного или неактивного состояний.
Первоначально чарт спит. Государство On и состояние Off являются состояниями OR. Государство On активен. Событие E_one происходит и пробуждает диаграмму, которая обрабатывает событие от корня вниз по иерархии:
Корень диаграммы проверяет наличие допустимого перехода в результате E_one. Допустимый переход из состояния On указывать Off обнаружен.
Государство On действия выхода (exitOn()) выполнить и завершить.
Государство On помечен как неактивный.
Событие E_one передается как действие перехода.
Это второе событие E_one обрабатывается, но поскольку ни одно из состояний не является активным, оно не оказывает никакого влияния. Если вторая трансляция E_one привело бы к действительному переходу, это предотвратило бы обработку первой трансляции E_one. См. раздел Логика раннего возврата.
Государство Off помечен как активный.
Государство Off действия ввода (entOff()) выполнить и завершить.
Диаграмма возвращается в сон.
Эта последовательность завершает выполнение диаграммы Stateflow ®, связанной с событиемE_one когда состояние On изначально активен.
Используя тот же пример, что происходит при следующем событии, E_one, происходит во время состояния Off активен?
Первоначально чарт спит. Государство Off активен. Событие E_one происходит и пробуждает диаграмму, которая обрабатывает событие от корня вниз по иерархии:
Корень диаграммы проверяет наличие допустимого перехода в результате E_one.
Допустимый переход из состояния Off указывать On обнаружен.
Государство Off действия выхода (exitOff()) выполнить и завершить.
Государство Off помечен как неактивный.
Государство On помечен как активный.
Государство On действия ввода (entOn()) выполнить и завершить.
Диаграмма возвращается в сон.
Эта последовательность завершает выполнение диаграммы Stateflow, связанной со вторым событием E_one когда состояние Off изначально активен.
Используя тот же пример, что происходит при третьем событии, E_two, происходит?
Обратите внимание, что событие E_two не используется явно в этом примере. Однако его возникновение (или возникновение какого-либо события) приводит к поведению. Первоначально диаграмма спит и находится в состоянии On активен.
Событие E_two возникает и пробуждает диаграмму.
Событие E_two обрабатывается от корня диаграммы вниз по иерархии диаграммы.
Корень диаграммы проверяет наличие допустимого перехода в результате E_two. Их нет.
Государство On во время действий (durOn()) выполнить и завершить.
Диаграмма возвращается в сон.
Эта последовательность завершает выполнение диаграммы Stateflow, связанной с событием E_two когда состояние On изначально активен.
Совет
Избегайте использования неориентированных трансляций локальных событий. Неориентированные трансляции локальных событий могут вызвать нежелательное рекурсивное поведение в диаграмме. Вместо этого отправляйте локальные события с помощью направленных широковещательных передач. Дополнительные сведения см. в разделе Широковещательная рассылка локальных событий для синхронизации параллельных состояний.
Можно задать уровень диагностики для обнаружения неориентированных трансляций локальных событий. В диалоговом окне Параметры конфигурации (Configuration Parameters) откройте панель Диагностика (Diagnostics) > Поток состояний (Stateflow) и задайте для параметра Undirected event broadcasts значение none, warning, или error. Значение по умолчанию: warning.

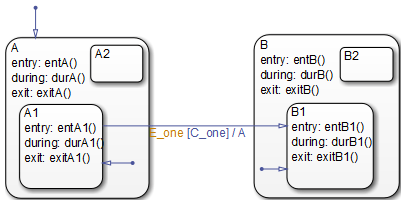

В этом примере показано поведение перехода от подсостояния ИЛИ к подсостоянию ИЛИ.
Первоначально чарт спит. Государство A.A1 активен. Состояние C_one является правдой. Событие E_one происходит и пробуждает диаграмму, которая обрабатывает событие от корня вниз по иерархии:
Корень диаграммы проверяет наличие допустимого перехода в результате E_one. Существует допустимый переход из состояния A.A1 указывать B.B1. Состояние C_one true.)
Государство A во время действий (durA()) выполнить и завершить.
Государство A.A1 действия выхода (exitA1()) выполнить и завершить.
Государство A.A1 помечен как неактивный.
Государство A действия выхода (exitA()) выполнить и завершить.
Государство A помечен как неактивный.
Переходное действие, A, выполняется и завершается.
Государство B помечен как активный.
Государство B действия ввода (entB()) выполнить и завершить.
Государство B.B1 помечен как активный.
Государство B.B1 действия ввода (entB1()) выполнить и завершить.
Диаграмма возвращается в сон.
Эта последовательность завершает выполнение этой диаграммы Stateflow, связанной с событием E_one.
