Создание полярного графика антенны на спиральной антенне

Создайте спиральную антенну, которая имеет радиус 28 мм, ширину 1,2 мм и 4 поворота.

hx = helix('Radius',28e-3,'Width',1.2e-3,'Turns',4);

Вычислите направленность антенны на частоте 1,8 ГГц.

H = pattern(hx,1.8e9,0,0:1:360);

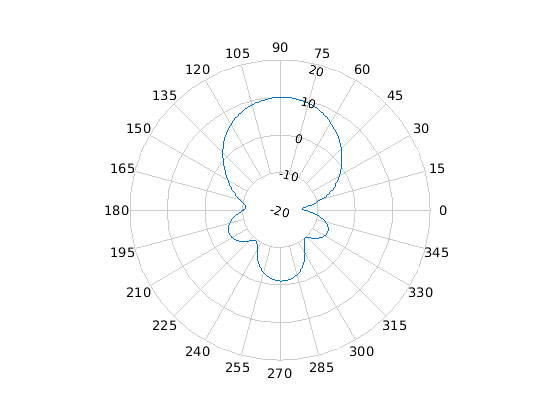

Отображение полярного графика антенны.

P = polarpattern(H);

Взаимодействие с полярным графиком

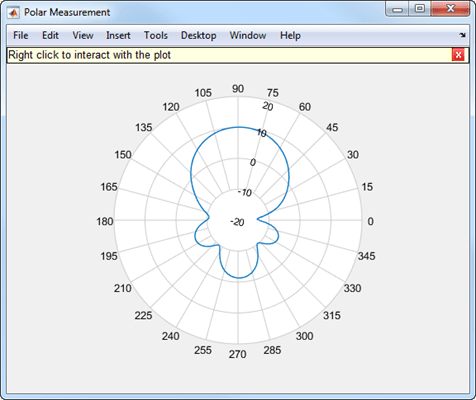

Наведите на график. Вы видите сообщение поверх графика: Щелкните правой нажатие кнопки, чтобы взаимодействовать с графиком. Щелкните правой кнопкой мыши в любом месте окна Полярное измерение (Polar Measurement), чтобы отобразить контекстное меню для взаимодействия с графиком. Например, щелкните правой кнопкой мыши вне графика, чтобы отобразить контекстное меню Main. Щелкните правой кнопкой мыши внутри графика, чтобы показать Отображению контекстное меню.

Обновление значений угла и величины

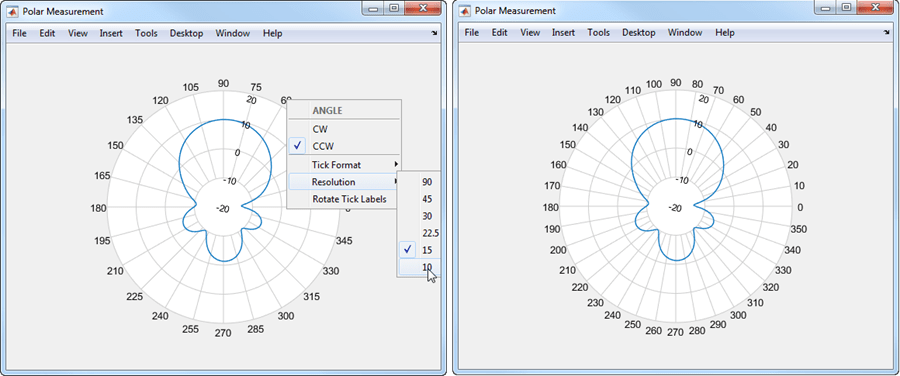

Угловые значения расположены по окружности полярного графика. Щелкните правой кнопкой мыши любое из значений угла, чтобы открыть контекстное меню УГОЛ (ANGLE). По умолчанию отображаются углы CCW (против часовой стрелки).

Изменить разрешение с 15 степеней до 10 степеней.

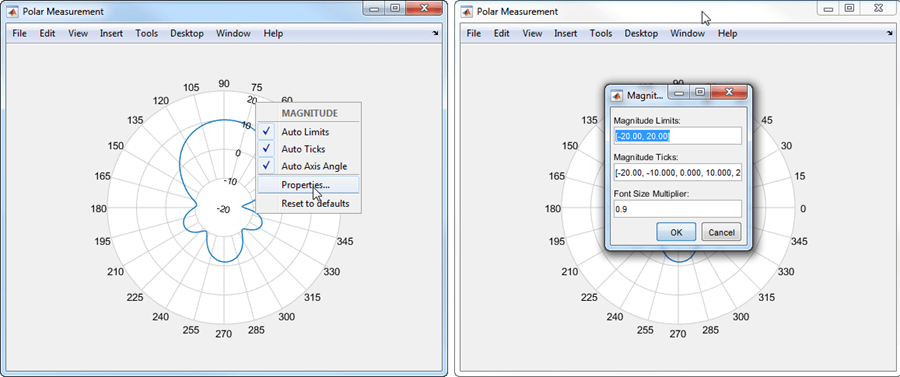

Значения величины указаны на радиальных линиях графика. Щелкните правой кнопкой мыши любое из значений амплитуды, чтобы открыть контекстное меню ВЕЛИЧИНА (MAGNITUDE). Выберите свойства из контекстного меню, чтобы изменить пределы величины, тактов величины или размер шрифта.

Добавление курсоров и вычисление углового диапазона

Добавить курсоры в 60 степенях и 105 степенях.

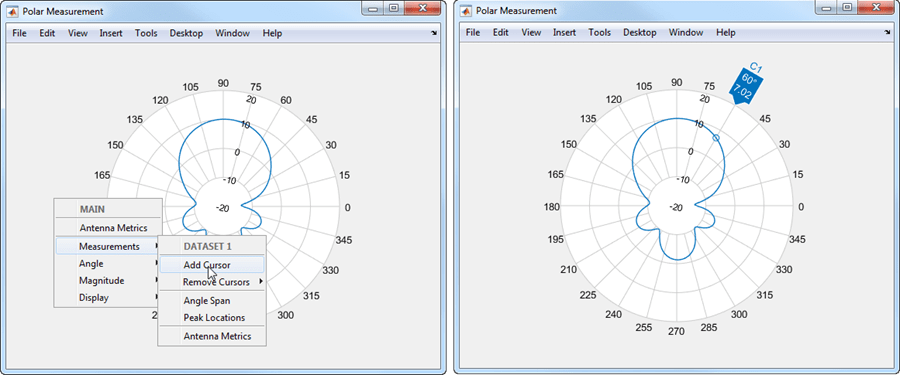

Чтобы добавить курсор из контекстных меню MAIN или DISPLAY, выберите Measurements > Добавить курсор. После добавления курсора поместите указатель мыши на курсор и перетащите его на 60 степени.

Можно также добавить курсор, дважды кликнув по значениям угла. Дважды кликните 105, чтобы добавить курсор. Щелкните правой кнопкой мыши вновь добавленный курсор и переместите курсор на точное значение 105 степеней.

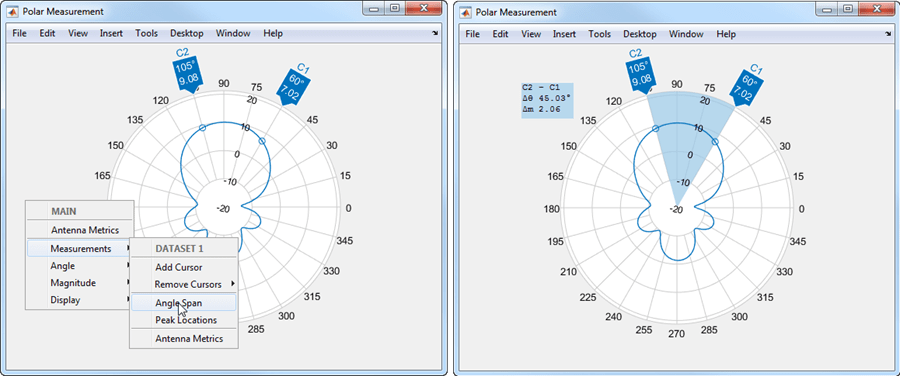

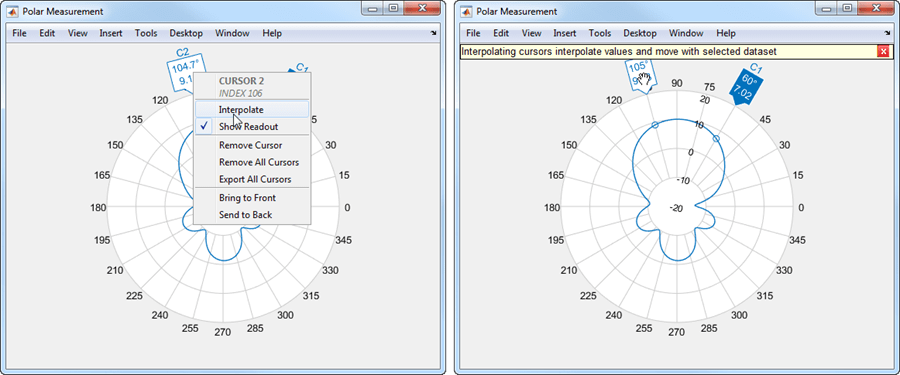

Можно также интерполировать два значения угла в 60 степени и 150 степени. Щелкните правой кнопкой мыши по каждому курсору и выберите в контекстном меню КУРСОР (CURSOR) команду Интерполировать (Interpolate). Чтобы задать диапазон углов, в контекстном меню MAIN или DISPLAY выберите Measurements > Диапазон угла.

Вычислите угол против часовой стрелки между 60 степенями и 105 степени.

Изменение масштаба и изменение масштаба

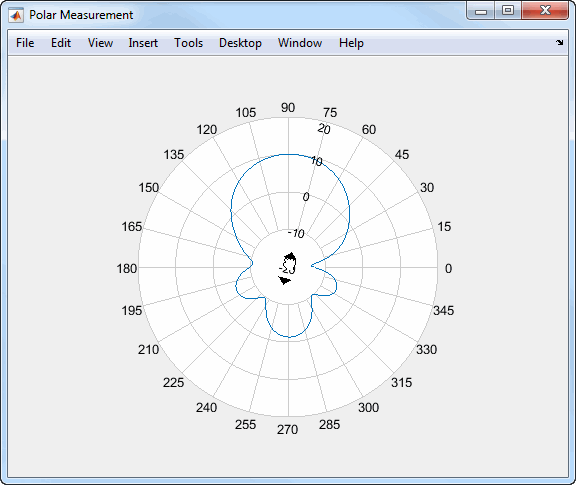

Можно использовать указатель мыши для масштабирования и масштабирования графика. Поместите указатель мыши в центр графика и перетащите его в радиальном направлении наружу.

Отображение пиковых местоположений

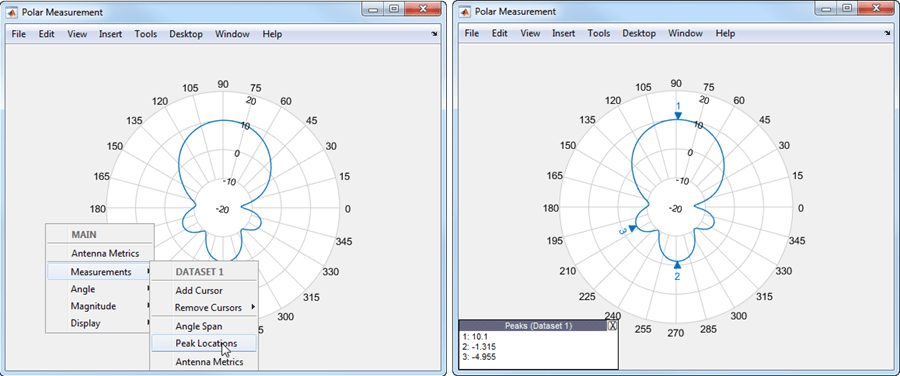

Чтобы отобразить пиковые местоположения из контекстных меню MAIN или DISPLAY, выберите Measurements > Пиковое расположение.

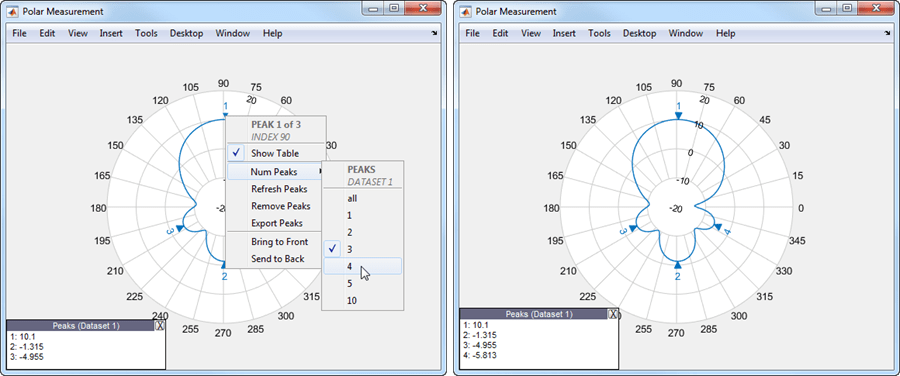

Щелкните правой кнопкой мыши любой из пиковых треугольников и выберите NumPeaks. Увеличьте количество peaks до 4.

Просмотр метрик антенны

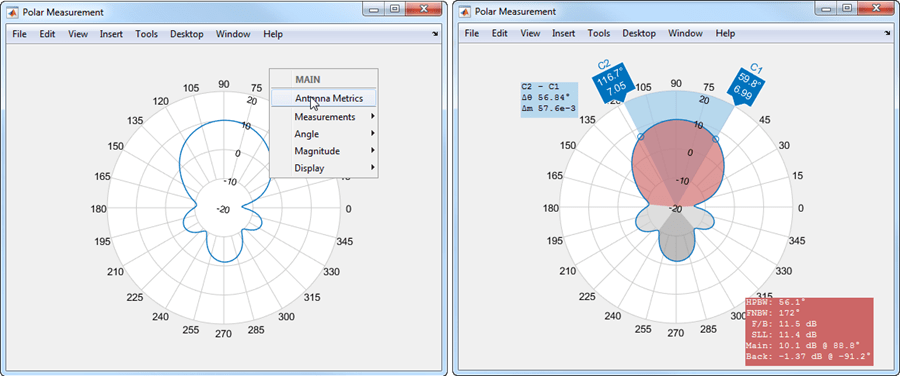

Метрики антенны на полярном графике отображают основные, задние и боковые лепестки антенны. Существует два способа повернуть отображение метрики антенны на графике:

1. Щелкните правой кнопкой мыши в пределах полярного рисунка, чтобы открыть контекстное меню Main. Выберите метрики антенны.

2. Щелкните правой кнопкой мыши внутри полярного графика, чтобы открыть контекстное меню «Отображение». В меню Measurement выберите Antenna Metrics.

По умолчанию на графике показан HPBW (полутоновый луч) антенны. В текстовом поле измерения антенны отображаются:

Чтобы просмотреть FNBW, щелкните правой кнопкой мыши в области красного или серого полярного графика, чтобы открыть MAIN LOBE или контекстное меню BACK LOBE, а затем выберите First-Null Beamwidth.
