Модель бесконечной наземной плоскости для несбалансированных антенн
Этот пример показывает, как смоделировать бесконечную наземную плоскость и вычислить основные параметры антенны для несбалансированных антенн.
Создайте антенну на бесконечной наземной плоскости
Создайте закрашенную фигуру микрополосковую антенну на наземной плоскости бесконечной длины.
p = patchMicrostrip('GroundPlaneLength', inf)p =
patchMicrostrip with properties:
Length: 0.0750
Width: 0.0375
Height: 0.0060
Substrate: [1x1 dielectric]
GroundPlaneLength: Inf
GroundPlaneWidth: 0.0750
PatchCenterOffset: [0 0]
FeedOffset: [-0.0187 0]
Conductor: [1x1 metal]
Tilt: 0
TiltAxis: [1 0 0]
Load: [1x1 lumpedElement]
Просмотр геометрии антенны

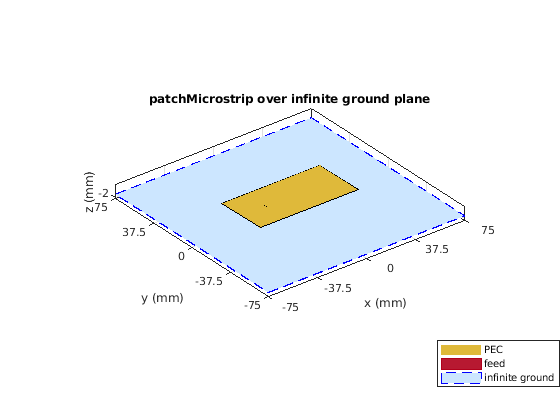

Просмотрите физическую конструкцию антенны закрашенной фигуры микрополоски с помощью бесконечной плоскости Земли.
figure; show(p);
Вычисление импеданса антенны

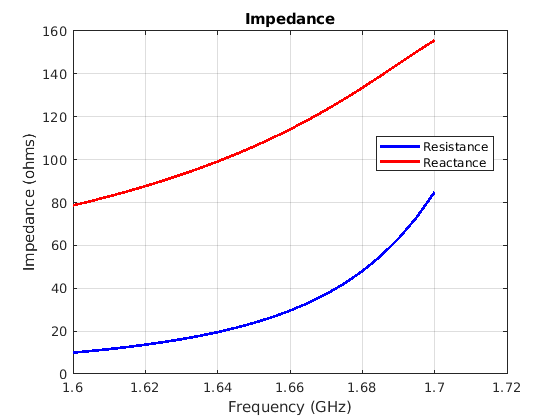

Вычислите импеданс антенны в частотной области значений от 1,60 ГГц до 1,70 ГГц.
figure; impedance(p,1.60e9:5e6:1.70e9);
Диаграмма направленности антенны графика

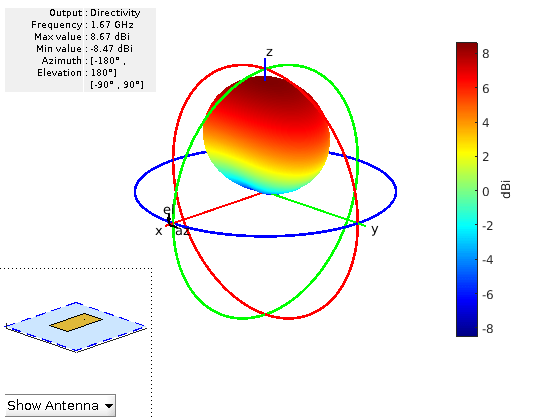

Постройте график диаграммы направленности антенны на частоте 1,67 ГГц.
figure; pattern(p,1.67e9);
Визуализация антенного Mesh

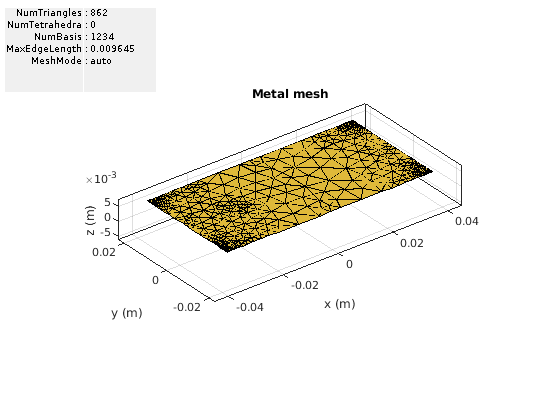

Сетка и просмотр бесконечной плоскости земли закрашенной фигуры микрополосковой антенны.
figure; mesh(p);
