Audio Device Writer
Воспроизведение на звуковую карту
- Библиотека:
Audio Toolbox/Приемники
Системный набор инструментов DSP/приемники
Описание
Блок Audio Device Writer записывает аудио выборки в устройство выхода аудио.
Параметры блока Audio Device Writer задают драйвер, устройство и атрибуты устройства, такие как скорость дискретизации и битовая глубина.
Порты
Вход
Выход
Параметры
Driver - Драйвер, используемый для доступа к аудиоустройству
DirectSound (по умолчанию) | ASIO | WASAPI
Драйверы ASIO не устанавливаются на компьютеры с Windows. Как использовать
ASIOопция драйвера, установите драйвер ASIO вне MATLAB®.Примечание
Если для Driver задано значение
ASIOоткройте пользовательский интерфейс ASIO за пределами MATLAB, чтобы установить buffer size звуковой карты равным формату кадра (количеству строк), вводимому в блок Audio Device Writer. Для получения дополнительной информации см. документацию по драйверу ASIO.Драйверы WASAPI поддерживаются только в эксклюзивном режиме.
Драйверы ASIO и WASAPI не обеспечивают преобразование частоты дискретизации. Для драйверов ASIO и WASAPI поставьте аудиопоток с частотой дискретизации, поддерживаемой вашим аудио устройством.
Этот параметр применяется только к компьютерам с Windows. В Linux-машинах всегда используется драйвер ALSA. Mac-машины всегда используют драйвер CoreAudio.
Чтобы задать значения Driver nondefault, необходимо установить Audio Toolbox™. Если тулбокс не установлен, установка значений nondefault Driver возвращает ошибку.
Device - Устройство, используемое для воспроизведения аудиосборов
аудио устройство по умолчанию (дефолт)
Список устройств заполнен устройствами, доступными на вашем компьютере.
Info - Просмотр информации о конфигурации аудиовыхода
кнопка
Эта кнопка открывает диалоговое окно, в котором перечислены выбранные аудио драйверы, полное имя аудио устройства и максимальные каналы выхода для вашего строения. Для примера:
Inherit sample rate from input - Укажите источник входной частоты выборки
on (по умолчанию) | off
Когда вы выбираете этот параметр, блок наследует свою частоту дискретизации от входного сигнала. Когда вы очищаете этот параметр, вы задаете частоту дискретизации в Sample rate (Hz).
Sample rate (Hz) - Частота дискретизации, используемая устройством для воспроизведения аудиоданных
44100 (по умолчанию) | положительная скалярная величина
Возможная область значений Sample rate (Hz) зависит от вашего аудио оборудования.
Зависимости
Чтобы включить этот параметр, очистите параметр Inherit sample rate from input.
Device bit depth - Тип данных, используемых устройством для выполнения цифроаналогового преобразования
16-bit integer (по умолчанию) | 8-bit integer | 24-bit integer | 32-bit float
Перед выполнением цифроаналогового преобразования входные данные приводятся к типу данных, заданному этим параметром.
Примечание
Чтобы задать Device bit depth без параметров, необходимо установить Audio Toolbox. Если тулбокс не установлен, установка значения nondefault Device bit depth возвращает ошибку.
Use default channel mapping - Переключение источника отображения каналов
on (по умолчанию) | off
Когда вы выбираете этот параметр, блок использует отображение по умолчанию между столбцами матричного входа в этот блок и каналами вашего устройства. Когда вы очищаете этот параметр, вы задаете отображение в Device output channels.
Device output channels - Задайте отображение каналов без ограничений по умолчанию
[1:MaximumOutputChannels] (по умолчанию) | скалярный вектор |
Nondefault отображения между столбцами матрицы входа в блок Audio Device Writer и каналами выхода устройства в виде скаляра или вектора. Для примера:
Если Device output channels задано как 1:3, затем:
Первый столбец матрицы входа преобразуется в канал 1.
Второй столбец матрицы входа преобразуется в канал 2.
Третий столбец матрицы входа преобразуется в канал 3.
Если Device output channels задано как [3,1,2], затем:
Первый столбец матрицы входа преобразуется в канал 3.
Второй столбец матрицы входа преобразуется в канал 1.
Третий столбец матрицы входа преобразуется в канал 2.
Примечание
Чтобы выборочно сопоставить между столбцами матрицы входа и каналами выхода звуковой карты, необходимо установить Audio Toolbox. Если тулбокс не установлен, установка значений nondefault для Device output channels возвращает ошибку.
Зависимости
Чтобы включить этот параметр, очистите параметр Use default mapping between columns of input of this block and sound card’s output channels.
Output number of samples underrun - Задайте выходной порт для количества подземных выборок
off (по умолчанию) | on
При выборе этого параметра к блоку добавляется выходной порт. Порт выводит количество недооцененных выборок при записи системы координат данных (одна входная матрица).

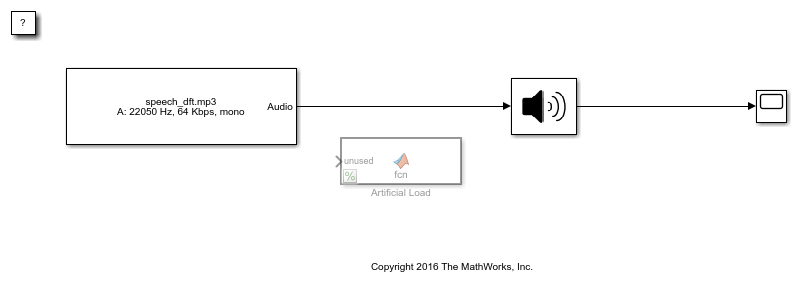

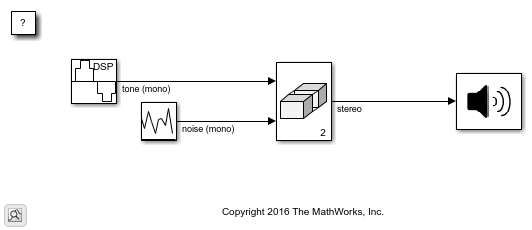

Примеры моделей
Характеристики блоков
Расширенные возможности
См. также
Audio Device Reader | audioDeviceReader | audioDeviceWriter | Binary File Reader
