Генерация кода глубокого обучения на целевых устройствах Intel для различных размеров пакетов

Этот пример использует:

В этом примере показано, как использовать codegen команда для генерации кода для приложения классификации изображений, использующего глубокое обучение на процессорах Intel ®. Сгенерированный код использует Math Kernel Library для глубоких нейронных сетей (MKL-DNN). Этот пример состоит из двух частей:

В первой части показано, как сгенерировать MEX-функцию, которая принимает пакет изображений как вход.
Вторая часть показывает, как сгенерировать исполняемый файл, который принимает пакет изображений как вход.

Необходимые условия

Процессор Intel с поддержкой инструкций Intel Advanced Vector Extensions 2 (Intel AVX2)
Intel Math Kernel Library для глубоких нейронных сетей (MKL-DNN)
Переменные окружения для компиляторов и библиотек. Дополнительные сведения о поддерживаемых версиях компиляторов см. в разделе Поддерживаемые компиляторы. Для настройки переменных окружения смотрите Необходимые условия для глубокого обучения с MATLAB Coder.

Этот пример поддерживается на платформах Linux ®, Windows ® и Mac ® и не поддерживается для MATLAB Online.

Загрузить входное видео Файл

Загрузите выборку видео файла.

   if ~exist('./object_class.avi', 'file')
       url = 'https://www.mathworks.com/supportfiles/gpucoder/media/object_class.avi.zip';
       websave('object_class.avi.zip',url);
       unzip('object_class.avi.zip');
   end

Определите `resnet_predict` Функция

Этот пример использует сетевую ResNet-50 DAG, чтобы показать классификацию изображений на рабочих столах Intel. Предварительно обученная модель ResNet-50 для MATLAB доступна в рамках пакета поддержки Deep Learning Toolbox Model for ResNet-50 Network.

The resnet_predict функция загружает ResNet-50 сеть в объект постоянной сети, а затем выполняет предсказание на входе. Последующие вызовы функции повторно используют объект постоянной сети.

type resnet_predict

% Copyright 2020 The MathWorks, Inc.

function out = resnet_predict(in)
%#codegen

% A persistent object mynet is used to load the series network object.
% At the first call to this function, the persistent object is constructed and
% setup. When the function is called subsequent times, the same object is reused
% to call predict on inputs, avoiding reconstructing and reloading the
% network object.

persistent mynet;

if isempty(mynet)
    % Call the function resnet50 that returns a DAG network
    % for ResNet-50 model.
    mynet = coder.loadDeepLearningNetwork('resnet50','resnet');
end

% pass in input
out = mynet.predict(in);

Сгенерируйте MEX для `resnet_predict`

Чтобы сгенерировать MEX-функцию для resnet_predict функция, использование codegen с объектом строения глубокого обучения для библиотеки MKL-DNN. Присоедините объект строения глубокого обучения к объекту строения генерации кода MEX, которому вы передаете codegen. Запуск codegen и задайте вход как 4D матрицу размера [224,224,3,|batchSize|]. Это значение соответствует размеру входного слоя ResNet-50 сети.

    batchSize = 5;
    cfg = coder.config('mex');
    cfg.TargetLang = 'C++';
    cfg.DeepLearningConfig = coder.DeepLearningConfig('mkldnn');
    codegen -config cfg resnet_predict -args {ones(224,224,3,batchSize,'single')} -report

Code generation successful: To view the report, open('codegen\mex\resnet_predict\html\report.mldatx').

Выполните предсказание для пакета изображений

Предполагая, что Object_class.avi видео файла уже загружено. Создайте объект videoReader и прочитайте пять систем координат с помощью функции videoReader read. Поскольку значение batchSize установлено равным 5, считайте 5 изображений. Измените размер пакета входа изображений до размера, необходимого для сброса размера 50, ожидаемого ResNet50 сети.

   videoReader = VideoReader('Object_class.avi');
   imBatch = read(videoReader,[1 5]);
   imBatch = imresize(imBatch, [224,224]);

Вызовите сгенерированный resnet_predict_mex функция, которая выводит результаты классификации для входов, которые вы предоставляете.

   predict_scores = resnet_predict_mex(single(imBatch));

Получите 5 лучшие счета вероятностей и их меток для каждого изображения в пакете.

   [val,indx] = sort(transpose(predict_scores), 'descend');
   scores = val(1:5,:)*100;
   net = resnet50;
   classnames = net.Layers(end).ClassNames;
   for i = 1:batchSize
       labels = classnames(indx(1:5,i));
       disp(['Top 5 predictions on image, ', num2str(i)]);
       for j=1:5
           disp([labels{j},' ',num2str(scores(j,i), '%2.2f'),'%'])
       end
   end

Для предсказаний на первом изображении сопоставьте пять лучших счетов предсказания со словами в synset словарь.

   fid = fopen('synsetWords.txt');
   synsetOut = textscan(fid,'%s', 'delimiter', '\n');
   synsetOut = synsetOut{1};
   fclose(fid);
   [val,indx] = sort(transpose(predict_scores), 'descend');
   scores = val(1:5,1)*100;
   top5labels = synsetOut(indx(1:5,1));

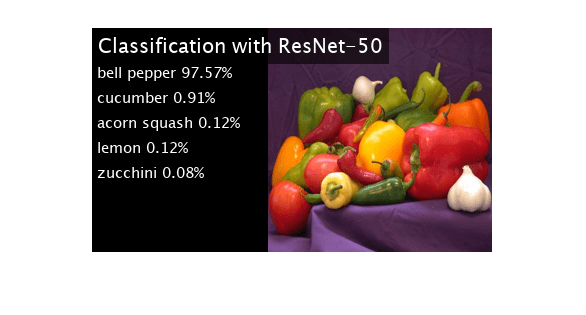

Отобразите пять лучших классификационных меток на изображении.

   outputImage = zeros(224,400,3, 'uint8');
   for k = 1:3
       outputImage(:,177:end,k) = imBatch(:,:,k,1);
   end

   scol = 1;
   srow = 1;
   outputImage = insertText(outputImage, [scol, srow], 'Classification with ResNet-50', 'TextColor', 'w','FontSize',20, 'BoxColor', 'black');
   srow = srow + 30;
   for k = 1:5
       outputImage = insertText(outputImage, [scol, srow], [top5labels{k},' ',num2str(scores(k), '%2.2f'),'%'], 'TextColor', 'w','FontSize',15, 'BoxColor', 'black');
       srow = srow + 25;
   end

   imshow(outputImage);

Очистить сохраняющийся сетевой объект из памяти.

clear mex;

Определите `resnet_predict_exe` Функция точки входа

Чтобы сгенерировать исполняемый файл из кода MATLAB, задайте новую функцию точки входа resnet_predict_exe. Эта функция аналогична предыдущей функции точки входа resent_predict но, в сложение, включает код для предварительной обработки и постобработки. API, который resnet_predict_exe использование не зависит от платформы. Эта функция принимает видео и размер пакета как входные параметры. Эти аргументы являются константами во время компиляции.

type resnet_predict_exe

% Copyright 2020 The MathWorks, Inc.

function resnet_predict_exe(inputVideo,batchSize)
%#codegen

    % A persistent object mynet is used to load the series network object.
    % At the first call to this function, the persistent object is constructed and
    % setup. When the function is called subsequent times, the same object is reused
    % to call predict on inputs, avoiding reconstructing and reloading the
    % network object.
    persistent mynet;

    if isempty(mynet)
        % Call the function resnet50 that returns a DAG network
        % for ResNet-50 model.
        mynet = coder.loadDeepLearningNetwork('resnet50','resnet');
    end

    % Create video reader and video player objects %
    videoReader = VideoReader(inputVideo);
    depVideoPlayer = vision.DeployableVideoPlayer;


    % Read the classification label names %
    synsetOut = readImageClassLabels('synsetWords.txt');

    i=1;
    % Read frames until end of video file %
    while ~(i+batchSize > (videoReader.NumFrames+1))
        % Read and resize batch of frames as specified by input argument%
        reSizedImagesBatch = readImageInputBatch(videoReader,batchSize,i);

        % run predict on resized input images %
        predict_scores = mynet.predict(reSizedImagesBatch);


        % overlay the prediction scores on images and display %
        overlayResultsOnImages(predict_scores,synsetOut,reSizedImagesBatch,batchSize,depVideoPlayer)

        i = i+ batchSize;
    end
    release(depVideoPlayer);
end

function synsetOut = readImageClassLabels(classLabelsFile)
% Read the classification label names from the file
%
% Inputs :
% classLabelsFile - supplied by user
%
% Outputs :
% synsetOut       - cell array filled with 1000 image class labels

    synsetOut = cell(1000,1);
    fid = fopen(classLabelsFile);
    for i = 1:1000
        synsetOut{i} = fgetl(fid);
    end
    fclose(fid);
end

function reSizedImagesBatch = readImageInputBatch(videoReader,batchSize,i)
% Read and resize batch of frames as specified by input argument%
%
% Inputs :
% videoReader - Object used for reading the images from video file
% batchSize   - Number of images in batch to process. Supplied by user
% i           - index to track frames read from video file
%
% Outputs :
% reSizedImagesBatch - Batch of images resized to 224x224x3xbatchsize

    img = read(videoReader,[i (i+batchSize-1)]);
    reSizedImagesBatch = coder.nullcopy(ones(224,224,3,batchSize,'like',img));
    resizeTo  = coder.const([224,224]);
    reSizedImagesBatch(:,:,:,:) = imresize(img,resizeTo);
end


function overlayResultsOnImages(predict_scores,synsetOut,reSizedImagesBatch,batchSize,depVideoPlayer)
% Read and resize batch of frames as specified by input argument%
%
% Inputs :
% predict_scores  - classification results for given network
% synsetOut       - cell array filled with 1000 image class labels
% reSizedImagesBatch - Batch of images resized to 224x224x3xbatchsize
% batchSize       - Number of images in batch to process. Supplied by user
% depVideoPlayer  - Object for displaying results
%
% Outputs :
% Predicted results overlayed on input images

    % sort the predicted scores  %
    [val,indx] = sort(transpose(predict_scores), 'descend');

    for j = 1:batchSize
        scores = val(1:5,j)*100;
        outputImage = zeros(224,400,3, 'uint8');
        for k = 1:3
            outputImage(:,177:end,k) = reSizedImagesBatch(:,:,k,j);
        end

        % Overlay the results on image %
        scol = 1;
        srow = 1;
        outputImage = insertText(outputImage, [scol, srow], 'Classification with ResNet-50', 'TextColor', [255 255 255],'FontSize',20, 'BoxColor', [0 0 0]);
        srow = srow + 30;
        for k = 1:5
            scoreStr = sprintf('%2.2f',scores(k));
            outputImage = insertText(outputImage, [scol, srow], [synsetOut{indx(k,j)},' ',scoreStr,'%'], 'TextColor', [255 255 255],'FontSize',15, 'BoxColor', [0 0 0]);
            srow = srow + 25;
        end

        depVideoPlayer(outputImage);
    end
end

Структура `resnet_predict_exe` Функция

Функция resnet_predict_exe содержит четыре подраздела, которые выполняют эти действия:

Считайте классификационные метки из предоставленного входного текстового файла
Считывайте вход пакет изображений и изменяйте их размер по мере необходимости в сети
Выполните вывод для входного пакета изображений
Наложите результаты на изображения

Для получения дополнительной информации о каждом из этих шагов см. последующие разделы.

The `readImageClassLabels` Функция

Эта функция принимает synsetWords.txt файл как входной параметр. Он считывает метки классификации и заполняет массив ячеек.

       function synsetOut = readImageClassLabels(classLabelsFile)
       % Read the classification label names from the file
       %
       % Inputs :
       % classLabelsFile - supplied by user
       %
       % Outputs :
       % synsetOut       - cell array filled with 1000 image class labels

           synsetOut = cell(1000,1);
           fid = fopen(classLabelsFile);
           for i = 1:1000
               synsetOut{i} = fgetl(fid);
           end
           fclose(fid);
       end

The `readImageInputBatch` Функция

Эта функция считывает и изменяет размер изображений из входа файла видео, который передается в функцию как входной параметр. Он считывает указанные входные изображения и изменяет их размер до 224x224x3, который является размером, ожидаемым сетью resnet50.

       function reSizedImagesBatch = readImageInputBatch(videoReader,batchSize,i)
       % Read and resize batch of frames as specified by input argument%
       %
       % Inputs :
       % videoReader - Object used for reading the images from video file
       % batchSize   - Number of images in batch to process. Supplied by user
       % i           - index to track frames read from video file
       %
       % Outputs :
       % reSizedImagesBatch - Batch of images resized to 224x224x3xbatchsize

           img = read(videoReader,[i (i+batchSize-1)]);
           reSizedImagesBatch = coder.nullcopy(ones(224,224,3,batchSize,'like',img));
           resizeTo  = coder.const([224,224]);
           reSizedImagesBatch(:,:,:,:) = imresize(img,resizeTo);
       end

The `mynet.predict` Функция

Эта функция принимает измененный размер пакета изображений как вход и возвращает результаты предсказания.

      % run predict on resized input images %
      predict_scores = mynet.predict(reSizedImagesBatch);

The `overlayResultsOnImages` Функция

Эта функция принимает результаты предсказания и сортирует их в порядке убывания. Он накладывает эти результаты на входные изображения и отображает их.

       function overlayResultsOnImages(predict_scores,synsetOut,reSizedImagesBatch,batchSize,depVideoPlayer)
       % Read and resize batch of frames as specified by input argument%
       %
       % Inputs :
       % predict_scores  - classification results for given network
       % synsetOut       - cell array filled with 1000 image class labels
       % reSizedImagesBatch - Batch of images resized to 224x224x3xbatchsize
       % batchSize       - Number of images in batch to process. Supplied by user
       % depVideoPlayer  - Object for displaying results
       %
       % Outputs :
       % Predicted results overlayed on input images

           % sort the predicted scores  %
           [val,indx] = sort(transpose(predict_scores), 'descend');

           for j = 1:batchSize
               scores = val(1:5,j)*100;
               outputImage = zeros(224,400,3, 'uint8');
               for k = 1:3
                   outputImage(:,177:end,k) = reSizedImagesBatch(:,:,k,j);
               end

               % Overlay the results on image %
               scol = 1;
               srow = 1;
               outputImage = insertText(outputImage, [scol, srow], 'Classification with ResNet-50', 'TextColor', [255 255 255],'FontSize',20, 'BoxColor', [0 0 0]);
               srow = srow + 30;
               for k = 1:5
                   scoreStr = sprintf('%2.2f',scores(k));
                   outputImage = insertText(outputImage, [scol, srow], [synsetOut{indx(k,j)},' ',scoreStr,'%'], 'TextColor', [255 255 255],'FontSize',15, 'BoxColor', [0 0 0]);
                   srow = srow + 25;
               end

               depVideoPlayer(outputImage);
           end
       end

Создание и запуск исполняемого файла

Создайте объект строения кода для генерации исполняемого файла. Прикрепите к нему объект строения глубокого обучения. Установите batchSize и inputVideoFile переменные.

Если вы не намерены создавать пользовательскую функцию C++ main и вместо этого используете сгенерированный пример C++ main, установите GenerateExampleMain параметр в 'GenerateCodeAndCompile'. Также отключите cfg. EnableOpenMP, чтобы убедиться, что нет никаких библиотечных зависимостей openmp, когда вы запускаете свой исполняемый файл с рабочего стола.

       cfg = coder.config('exe');
       cfg.TargetLang = 'C++';
       cfg.DeepLearningConfig = coder.DeepLearningConfig('mkldnn');
       batchSize = 5;
       inputVideoFile = 'object_class.avi';
       cfg.GenerateExampleMain = 'GenerateCodeAndCompile';
       cfg.EnableOpenMP = 0;

Запуск codegen команда для создания исполняемого файла. Запустите сгенерированный исполняемый resnet_predict_exe либо в командной строке MATLAB, либо на настольном терминале.

       codegen -config cfg resnet_predict_exe -args {coder.Constant(inputVideoFile), coder.Constant(batchSize)} -report
       system('./resnet_predict_exe')

См. также

codegen | coder.DeepLearningConfig | coder.loadDeepLearningNetwork | coder.MklDNNConfig

Документация

Генерация кода глубокого обучения на целевых устройствах Intel для различных размеров пакетов

Необходимые условия

Загрузить входное видео Файл

Определите `resnet_predict` Функция

Сгенерируйте MEX для `resnet_predict`

Выполните предсказание для пакета изображений

Определите `resnet_predict_exe` Функция точки входа

Структура `resnet_predict_exe` Функция

The `readImageClassLabels` Функция

The `readImageInputBatch` Функция

The `mynet.predict` Функция

The `overlayResultsOnImages` Функция

Создание и запуск исполняемого файла

См. также

Похожие темы

Документация MATLAB Coder

Поддержка

Документация

Генерация кода глубокого обучения на целевых устройствах Intel для различных размеров пакетов

Необходимые условия

Загрузить входное видео Файл

Определите resnet_predict Функция

Сгенерируйте MEX для resnet_predict

Выполните предсказание для пакета изображений

Определите resnet_predict_exe Функция точки входа

Структура resnet_predict_exe Функция

The readImageClassLabels Функция

The readImageInputBatch Функция

The mynet.predict Функция

The overlayResultsOnImages Функция

Создание и запуск исполняемого файла

См. также

Похожие темы

Документация MATLAB Coder

Поддержка

Определите `resnet_predict` Функция

Сгенерируйте MEX для `resnet_predict`

Определите `resnet_predict_exe` Функция точки входа

Структура `resnet_predict_exe` Функция

The `readImageClassLabels` Функция

The `readImageInputBatch` Функция

The `mynet.predict` Функция

The `overlayResultsOnImages` Функция
